Геоскан 201 Геодезия
Аэрофотосъёмка больших территорий и линейных объектов с геодезической точностью
- Время полёта
- до 3 ч
- Площадь съёмки
- 15–42 км² за полёт

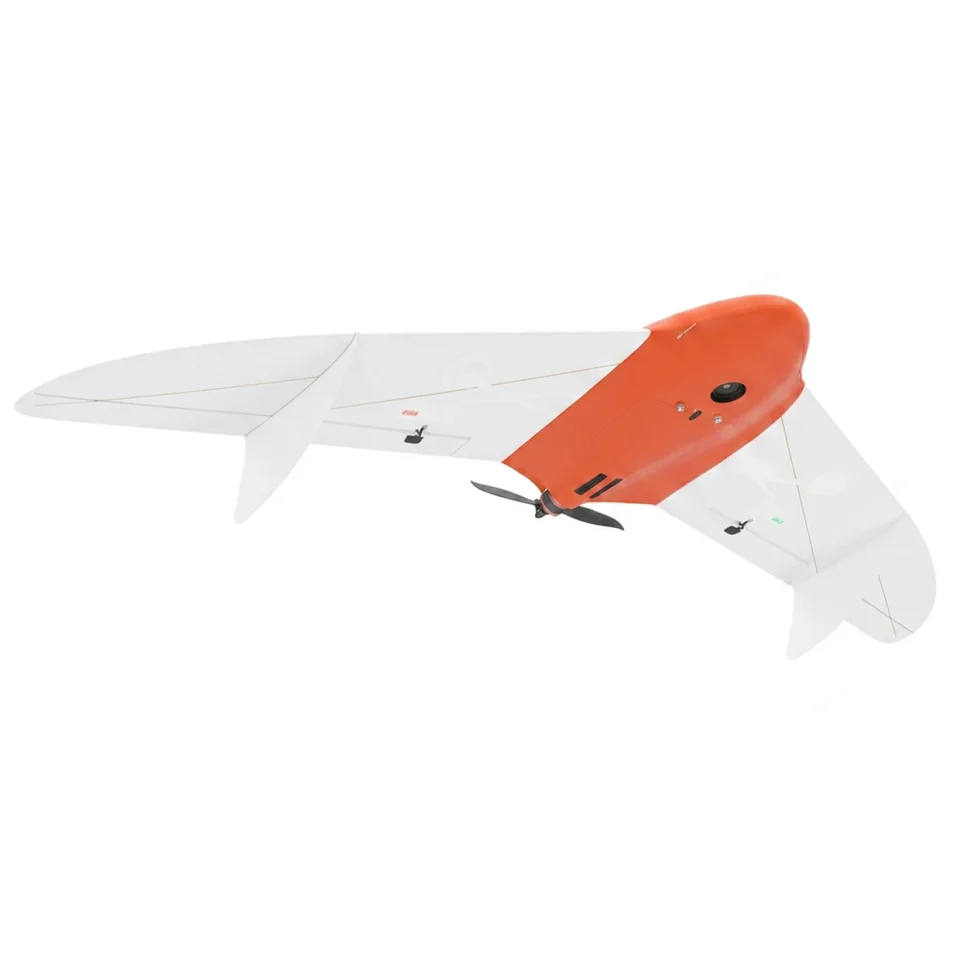

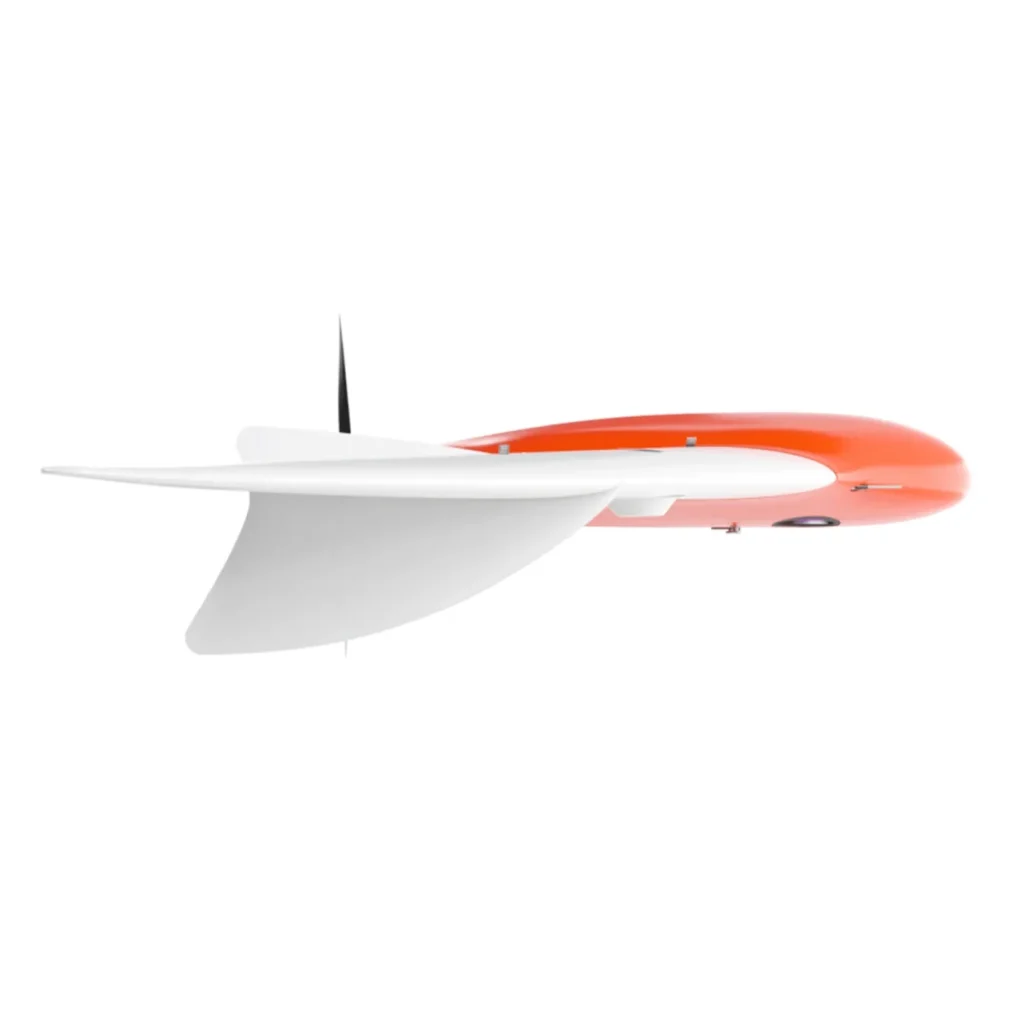

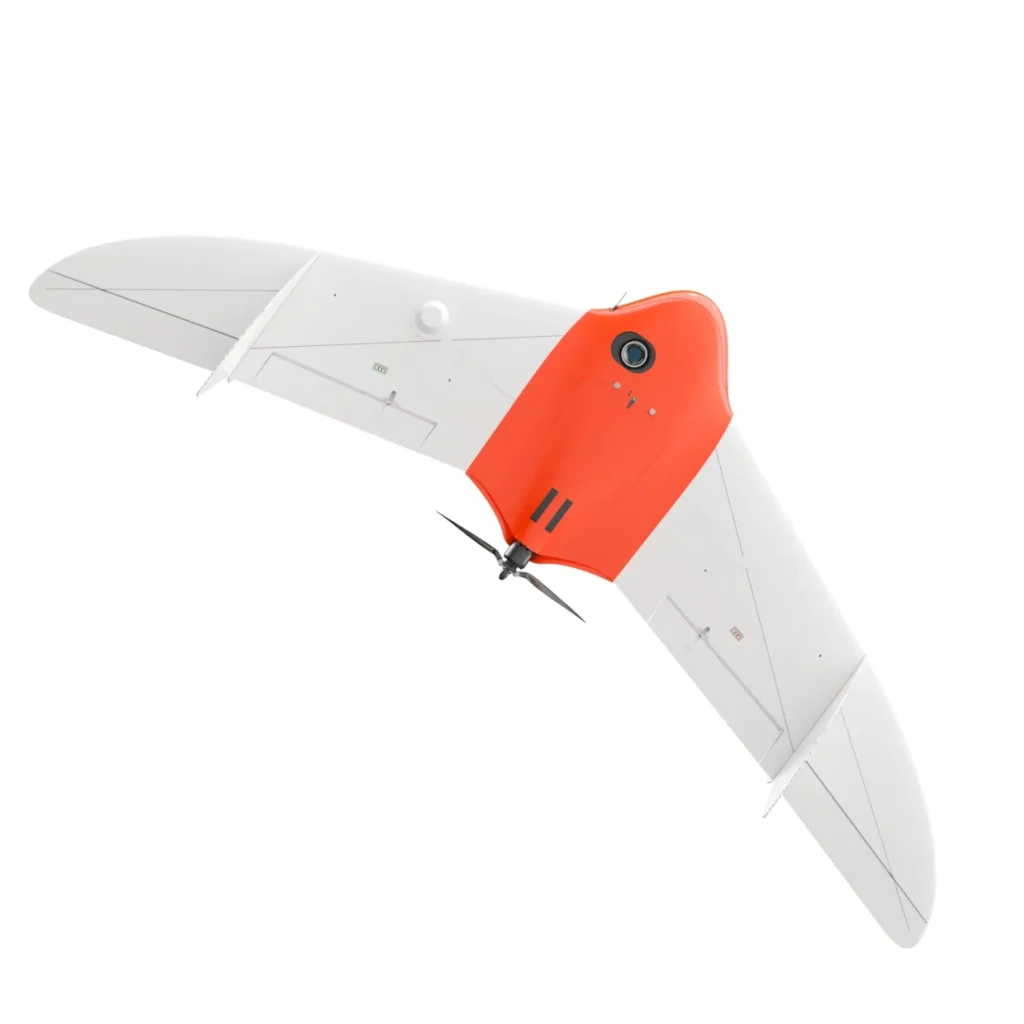

Геоскан 201
Самолётная платформа для аэрофотосъёмки, видеомониторинга и тепловизионной съёмки больших территорий
Геоскан 201 — электрический беспилотник самолётного типа: до 3 часов в воздухе и до 210 км маршрута за один вылет. Взлетает с катапульты, садится на парашюте, весь полёт проходит в автоматическом режиме по заданию из Geoscan Planner.
Платформа несёт сменные полезные нагрузки, поэтому выпускается в нескольких комплектациях: для геодезии и картографии, мультиспектральной съёмки, видеомониторинга и тепловизионного обследования. Выберите комплектацию под свою задачу.
- Время полёта
- до 3 ч
- Дальность
- до 210 км
Выберите модель
Геоскан 201 Агрогеодезия
Межевание, картографирование и мультиспектральная съёмка посевов за один полёт
- Время полёта
- до 3 ч
- Площадь съёмки
- 7–22 км² за полёт
Геоскан 201 Видео
Видеомониторинг обширных территорий и протяжённых объектов в реальном времени
- Время полёта
- до 3 ч
- Передача видео
- до 60 км
Геоскан 201 Термо
Съёмка и мониторинг территорий в видимом и инфракрасном диапазонах
- Время полёта
- до 3 ч
- Тепловизор
- 640×512 пикс
Одна платформа — разные задачи
Планер, автопилот, силовая установка и наземная часть у всех комплектаций общие. Отличается полезная нагрузка:
- Геодезия — фотограмметрическая камера 45 Мпикс и геодезический GNSS-приёмник для ортофотопланов масштаба 1:500.
- Агрогеодезия — та же камера плюс мультиспектральная Geoscan Pollux для мониторинга посевов.
- Видео — гиростабилизированная камера с 4K и тепловизором, видео в реальном времени до 60 км.
- Термо — тепловизор 640×512 и фотокамера: съёмка в видимом и ИК-диапазонах за один полёт.
Управление и безопасность
- Задание строится автоматически в Geoscan Planner: достаточно выделить область на карте или загрузить KML/KMZ.
- Полёт с учётом рельефа и ветра, автономная работа вне зоны радиосвязи.
- Самопроверка всех систем перед стартом, резервирование питания автопилота, автономный выброс парашюта.
- Работа при температуре от −20 до +40 °С, опция «Арктика» — до −40 °С.
Этапы поставки и внедрения
Проект ведется от уточнения технической задачи до ввода БАС
в эксплуатацию с последующим сервисным сопровождением.
1/6
Уточнение технической задачи
Определяем объект работ, требуемый результат, условия эксплуатации и требования к данным.
2/6
Подбор конфигурации
Формируем состав БАС, полезной нагрузки, программного обеспечения и наземного оборудования.
3/6
Поставка и оформление
Организуем закупку, таможенное оформление, доставку и подготовку комплекта документов.
4/6
Настройка и интеграция
Настраиваем БАС и программное обеспечение под утверждённый рабочий процесс.
5/6
Обучение специалистов
Проводим обучение операторов БАС и специалистов по обработке данных.
6/6
Техническое сопровождение
Выполняем техническое обслуживание, диагностику, ремонт и консультационную поддержку.
Отзывы заказчиков
Компании, которые используют наши решения
KAZ Minerals Bozshakol
Горнодобывающая промышленность
В компании "Kaz Minerals Bozshakol" (Каз Минералз Бозшаколь) БВС Геоскан 201 используется по двум основным направлениям: для аэрофотосъёмки карьера и прилегающих объектов горных работ, а также для мониторинга хвостохранилища. При аэрофотосъёмке карьера выполняется обследование не только самого карьера, но и прилегающих объектов — складов, отвалов и производственных площадок. Для повышения точности используются опорные маркеры…
KAZ Minerals Bozshakol
Горнодобывающая промышленность
В компании «Kaz Minerals Bozshakol» (Каз Минералз Бозшаколь) БВС Геоскан 201 используется по двум основным направлениям: для аэрофотосъёмки карьера и прилегающих объектов горных работ, а также для мониторинга хвостохранилища.
При аэрофотосъёмке карьера выполняется обследование не только самого карьера, но и прилегающих объектов — складов, отвалов и производственных площадок. Для повышения точности используются опорные маркеры. По результатам съёмки формируются 3D-модель и ортофотоплан.
Использование Геоскан 201 значительно ускоряет процесс обновления ситуационного плана карьера, складов и отвалов при минимальных затратах времени и человеческих ресурсов. Ортофотоплан позволяет оперативно выявлять обводнённые участки, трещины на отвальных ярусах, а также наносить на генеральный план вне карьерные дороги и инженерные сооружения.
Второе важное направление — аэрофотосъёмка хвостохранилища площадью около 30 км². Полученные материалы позволяют детально оценивать состояние дамбы и других ключевых объектов: пульпопроводов общей протяжённостью около 12 км, насосных станций и других сооружений.
Ортофотоплан помогает инженерной службе своевременно выявлять участки дамбы, на которых необходимо ускорить темпы строительства или проведения других работ, а также определять зоны, требующие повышенного внимания при выполнении работ.
Геоскан 201 стал для компании эффективным инструментом оперативного мониторинга больших производственных территорий. Особенно важно, что применение БВС позволяет получать актуальные данные с минимальным привлечением персонала и снижать необходимость проведения работ в потенциально опасных условиях.
ТОО «Kazakhmys Barlau (Казахмыс Барлау)»
Геологоразведка и горнодобывающая промышленность
Основным направлением применения БВС Геоскан 201 в корпорации «Казахмыс» является выполнение аэрофототопографической съёмки лицензированных объектов разведки и карьеров. Получаемые данные позволяют оперативно получать актуальную пространственную информацию о состоянии горных выработок, контролировать изменения геометрических параметров карьеров, отслеживать деформационные процессы бортов и оценивать динамику изменения рельефа. Материалы аэрофотосъёмки используются для последующей камеральной обработки и подготовки цифровых моделей…
ТОО «Kazakhmys Barlau (Казахмыс Барлау)»
Геологоразведка и горнодобывающая промышленность
Основным направлением применения БВС Геоскан 201 в корпорации «Казахмыс» является выполнение аэрофототопографической съёмки лицензированных объектов разведки и карьеров.
Получаемые данные позволяют оперативно получать актуальную пространственную информацию о состоянии горных выработок, контролировать изменения геометрических параметров карьеров, отслеживать деформационные процессы бортов и оценивать динамику изменения рельефа.
Материалы аэрофотосъёмки используются для последующей камеральной обработки и подготовки цифровых моделей рельефа и местности, ортофотопланов, трёхмерных моделей объектов и территорий, а также топографических планов необходимых масштабов. Кроме того, полученные пространственные данные применяются для определения объёмов горной массы, анализа изменений рельефа и геодезического и маркшейдерского сопровождения горных работ.
Геоскан 201 используется не только на карьерах. БВС применяется для аэрофотосъёмки промышленных и коммерческих объектов, где требуется оперативное получение точных пространственных данных, визуальный контроль территории и сооружений, а также создание цифровой геодезической продукции.
Применение Геоскан 201 позволяет существенно повысить оперативность съёмочных работ, своевременно получать актуальную информацию о состоянии обследуемых территорий и снизить трудозатраты при выполнении масштабных топографо-геодезических работ.
ТОО «Богатырь Комир»
Угольная промышленность
В ТОО «Богатырь Комир» беспилотный летательный аппарат Геоскан 201 используется для мониторинга угольных разрезов и отвалов, а также для получения актуальной информации о состоянии производственных территорий. С помощью аэрофотосъёмки мы оперативно получаем данные об изменениях на разрезах и отвалах, которые в дальнейшем используются для камеральной обработки, построения топографических планов и расчёта объёмов. Полученные материалы позволяют…
ТОО «Богатырь Комир»
Угольная промышленность
В ТОО «Богатырь Комир» беспилотный летательный аппарат Геоскан 201 используется для мониторинга угольных разрезов и отвалов, а также для получения актуальной информации о состоянии производственных территорий.
С помощью аэрофотосъёмки мы оперативно получаем данные об изменениях на разрезах и отвалах, которые в дальнейшем используются для камеральной обработки, построения топографических планов и расчёта объёмов.
Полученные материалы позволяют контролировать динамику добычи и перемещения горной массы: определять, какой объём угля был добыт и вывезен за определённый период, сколько материала осталось на территории, а также отслеживать изменения объёмов и геометрии отвалов.
Использование Геоскан 201 существенно сокращает время выполнения съёмочных работ и позволяет получать актуальные данные без необходимости проведения большого объёма наземных измерений. Это особенно важно при работе с масштабными территориями, где регулярный контроль традиционными методами требует значительных временных и трудовых ресурсов.
Применение Геоскан 201 позволяет повысить оперативность и производительность геодезических работ, обеспечить объективный контроль изменений на разрезах и отвалах и принимать решения на основе актуальных пространственных данных.
АО «Евроазиатская энергетическая корпорация» — разрез «Восточный»
Угольная промышленность
Беспилотный летательный аппарат Геоскан 201 активно применяется для выполнения топографических и геодезических работ на территории угольного разреза. Одной из основных задач является регулярная аэрофотосъёмка разреза и отвалов. Полученные данные позволяют оперативно отслеживать изменения рельефа, контролировать состояние рабочих участков и рассчитывать объёмы добытой и перемещённой горной массы. Особенно полезно применение БВС для учёта объёмов отвалов…
АО «Евроазиатская энергетическая корпорация» — разрез «Восточный»
Угольная промышленность
Беспилотный летательный аппарат Геоскан 201 активно применяется для выполнения топографических и геодезических работ на территории угольного разреза.
Одной из основных задач является регулярная аэрофотосъёмка разреза и отвалов. Полученные данные позволяют оперативно отслеживать изменения рельефа, контролировать состояние рабочих участков и рассчитывать объёмы добытой и перемещённой горной массы.
Особенно полезно применение БВС для учёта объёмов отвалов. По результатам съёмки формируются актуальные цифровые модели местности, на основании которых можно быстро определить изменения объёмов и сопоставить их с предыдущими периодами.
Использование Геоскан 201 значительно сокращает сроки проведения полевых работ и позволяет получать актуальную информацию о производственных территориях без необходимости постоянно выполнять большой объём наземных измерений.
Для нашего предприятия Геоскан 201 стал эффективным инструментом геодезического сопровождения горных работ, контроля объёмов и оперативного мониторинга изменений на территории разреза.
