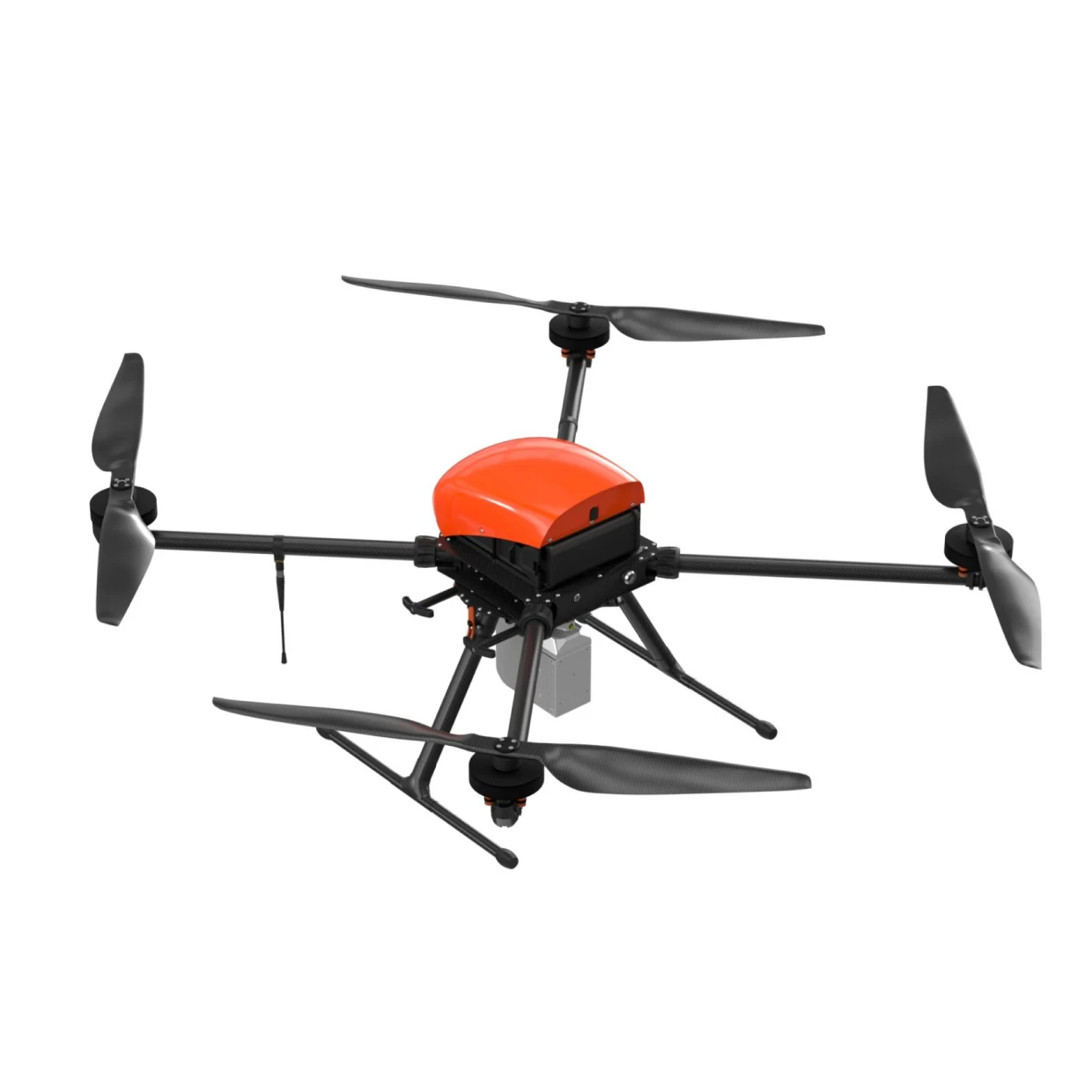

Геоскан 401
Модульный коптер для геодезии, LiDAR и геофизических работ
Геоскан 401 — промышленная мультироторная платформа с автоматическим вертикальным взлётом и посадкой. Она может стартовать с площадки диаметром около 5 м, точно следовать рельефу и нести специализированные датчики: фотограмметрическую камеру, LiDAR, магнитометр или гамма-спектрометр. Это делает один комплекс основой для нескольких типов полевых работ.
- Время полёта
- до 1 ч
- Дальность
- до 22 км
О платформе
Геоскан 401 — промышленная мультироторная платформа с автоматическим вертикальным взлётом и посадкой. Она может стартовать с площадки диаметром около 5 м, точно следовать рельефу и нести специализированные датчики: фотограмметрическую камеру, LiDAR, магнитометр или гамма-спектрометр. Это делает один комплекс основой для нескольких типов полевых работ.
Ключевые возможности
- До 60 минут полёта в зависимости от нагрузки
- Полезная нагрузка до 2 кг
- Работа в ограниченном пространстве и сложном рельефе

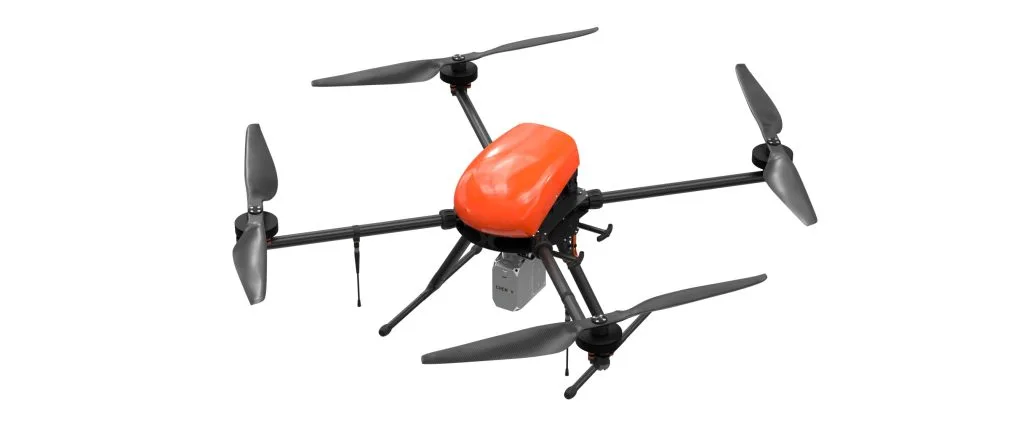

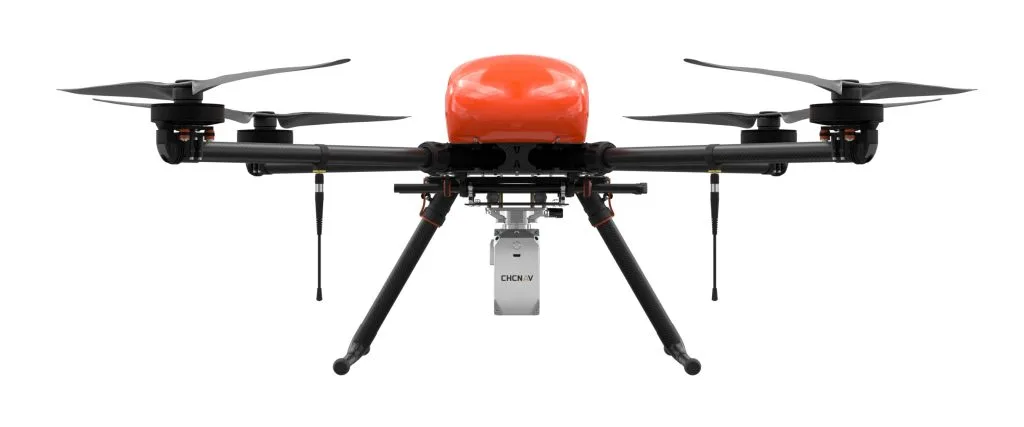

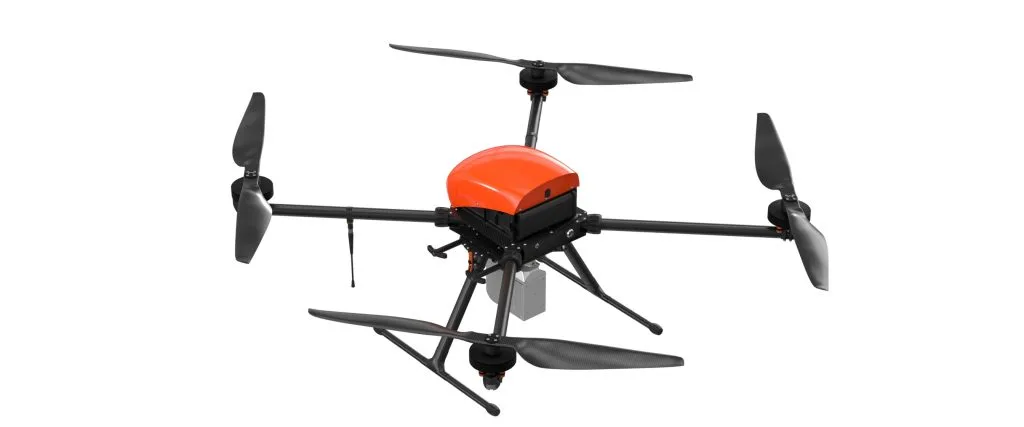

- LiDAR-съёмка до 4,5 км² за вылет в режиме без АФС
- Специализированные геофизические и радиационные модификации
Применение
- Топосъёмка и построение 3D-моделей
- Лазерное сканирование дорог, ЛЭП, лесов и карьеров
- Аэромагнитная разведка и поиск рудных тел
- Радиационный мониторинг территорий
Платформа
- Тип воздушного судна
- Квадрокоптер
- Тип взлёта
- Мультироторный
Полёт
- Дальность / рабочий радиус
- 22 км
- Протяжённость маршрута
- 22 км
- Максимальная продолжительность
- 60 мин
- Крейсерская скорость
- 36 км/ч
- Максимальная скорость
- 54 км/ч
- Допустимая скорость ветра
- 12 м/с
- Максимальная высота над уровнем моря
- 4000 м
Масса
- Максимальная полезная нагрузка
- 2 кг
- Максимальная взлётная масса
- 9.3 кг
Эксплуатация
- Рабочая температура
- −20…+40; Арктика −40…+20 °C
Конструкция
- Габариты
- Полётное положение 150×150×43–56 см
Геоскан 401 Геофизика
- Чувствительность
- 1 пТл/√Гц
- Диапазон измерения
- 20000 нТл – 100000 нТл
- Общая девиационная ошибка
- < 0,3 нТл
- Частота измерений
- 1000 Гц
- Полоса пропускания петли обратной связи
- 30 Гц
- Диапазон допустимых углов датчика
- ± 45°
- Диапазон рабочих температур
- от – 20 до + 40 °С
Геоскан 401 Гамма
- Детектор
- Монокристаллический сцинтиллятор NaI (Tl) | Монокристаллический сцинтиллятор CsI (TI)
- Форма, размер детектора
- Цилиндр, 76 × 76 мм (0,34 л) | Цилиндр, 80 х 80 мм (0,4 л)
- Энергетическое разрешение
- 7,5 % | 8,5 %
- Форма, размер спектрометра
- Цилиндр Ø 100 мм, L = 330 мм. | Цилиндр Ø 100 мм, L = 330 мм.
- Масса датчика
- 2,6 кг | 2,8 кг
- Класс защиты
- IP67 | IP67
- Диапазон рабочих температур
- -20… +50 °С | -20… +50 °С
- Напряжение питания
- 5 В | 5 В
- Потребляемая мощность
- 1 Вт | 1 Вт
- Система сбора данных
- Внутренняя память прибора | Внутренняя память прибора
