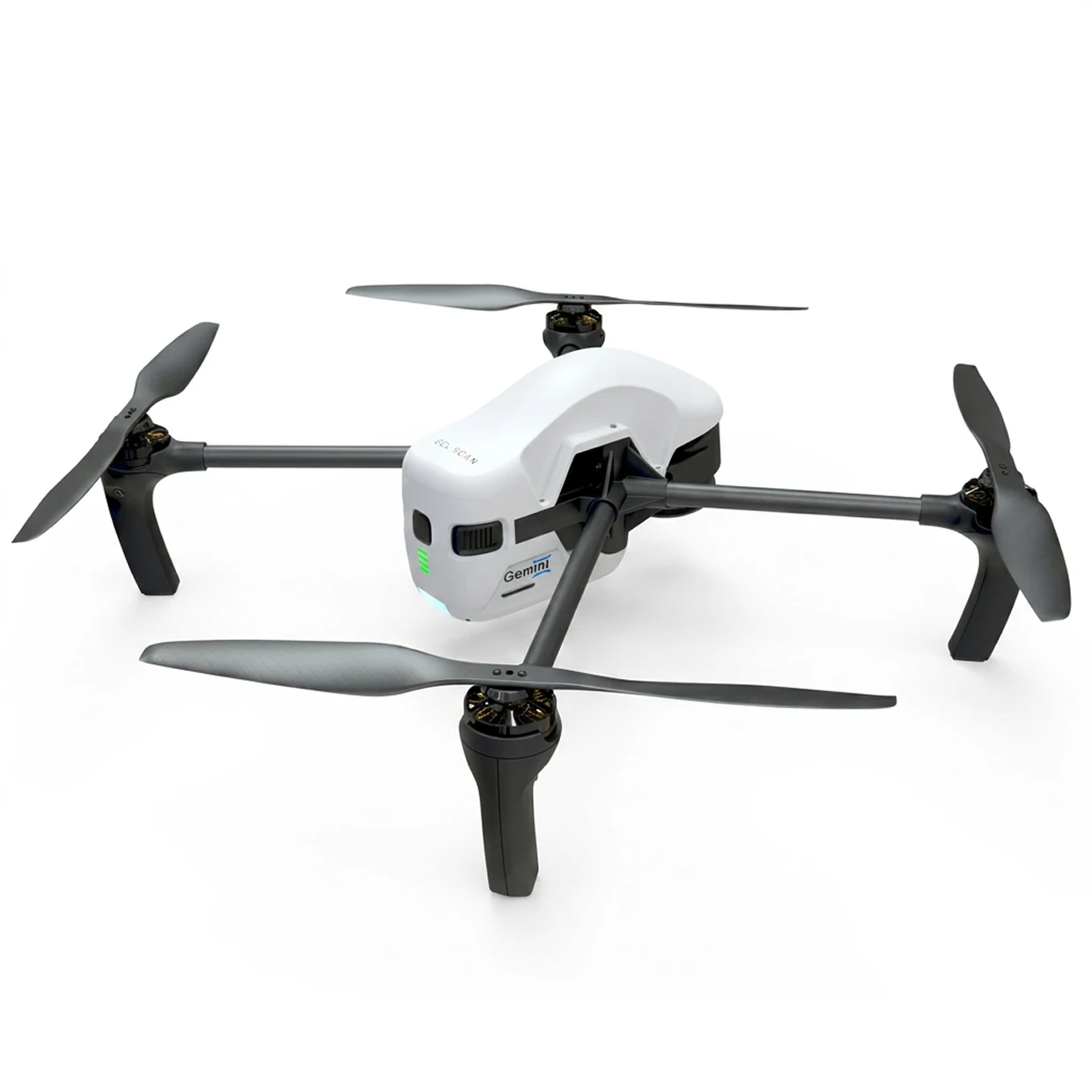

Геоскан Gemini

Компактная геодезическая платформа для точной съёмки и 3D-моделирования

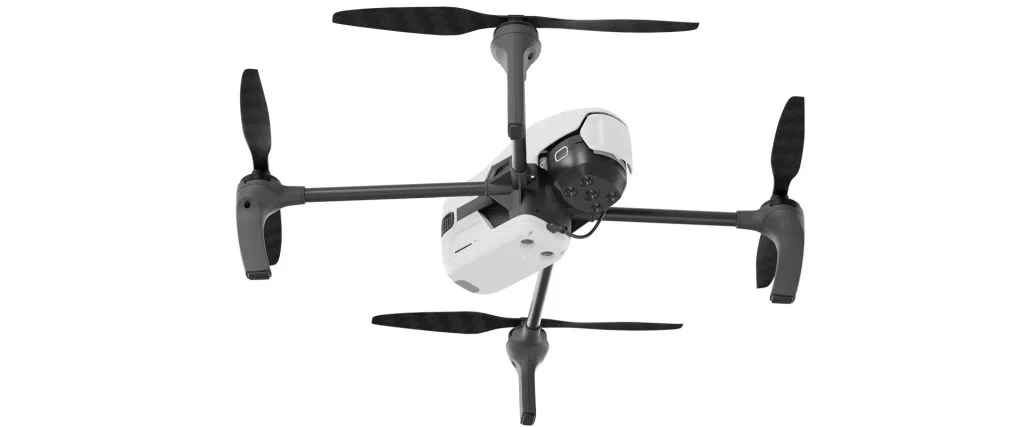

Геоскан Gemini — готовый мультироторный комплекс для аэрофотосъёмки небольших и средних площадей. Вертикальный взлёт упрощает работу на тесных площадках, а бортовой GNSS-приёмник с PPK повышает точность привязки снимков. В зависимости от модификации комплекс комплектуется RGB-камерой или пятиканальной Geoscan Pollux для расчёта индексов растительности.

Время полёта: до 40 мин

Дальность: до 5 км

Получить предложение

О платформе

Ключевые возможности

До 40 минут полёта
PPK-позиционирование без наземных опознаков в типовых проектах
RGB-съёмка 6000 × 4000 или пять спектральных каналов
Автоматическое планирование миссий в Geoscan Planner
Компактный защищённый транспортировочный кейс

Применение

Ортофотопланы и цифровые модели местности
Исполнительная съёмка строительства
Подсчёт объёмов карьеров и отвалов
Мультиспектральный мониторинг сельскохозяйственных и лесных участков

Платформа

Тип воздушного судна: Квадрокоптер
Тип взлёта: Мультироторный

Полёт

Дальность / рабочий радиус: 5 км
Протяжённость маршрута: 30 км
Максимальная продолжительность: 40 мин
Максимальная скорость: 54 км/ч
Допустимая скорость ветра: 10 м/с
Максимальная высота над уровнем моря: 4000 м

Масса

Максимальная взлётная масса: 2 кг

Эксплуатация

Рабочая температура: −15…+40 °C

Конструкция

Габариты: Диагональ без винтов 550 мм

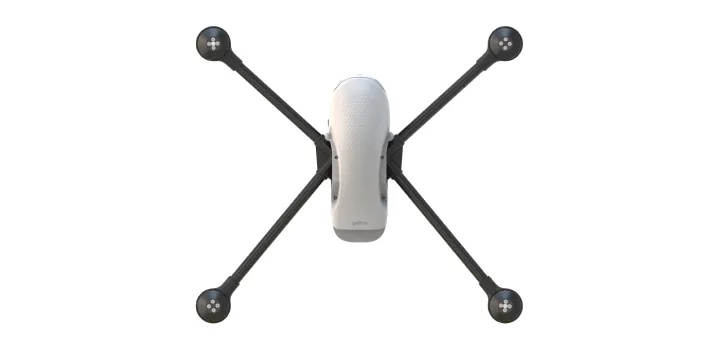

Geoscan Gemini

Тип БВС: мультироторный
Двигатели: электрические, бесколлекторные, 4 шт
Масса (с АКБ и винтами): 2 кг
Размер по диагонали (без винтов): 550 мм
Макс. продолжительность полета: 40 мин
Макс. скорость полета: вертикальная 18 км/ч горизонтальная 54 км/ч
Макс. высота полета (над уровнем моря): 4000 м
Макс. высота полета (над уровнем земли): 500 м
Макс. допустимая скорость ветра: 10 м/с
Рабочий диапазон температур: от -15 до 40 °С
Максимальное разрешение: 6000 × 4000
Размер матрицы: APS-C (23,5 × 15,6 мм)
Тип затвора: механический, шторно-щелевой
Фокусное расстояние: 20 мм
Макс. значение диафрагмы: f/2,8
Диапазон ISO: 100 – 16000
Скорость механического затвора: 1/4000 – 30 c
Количество каналов: 184 универсальных
Время старта (горячий/холодный): <2/<25 с
Отслеживаемые сигналы: GPS: L1/L2; GLONASS: L1/L2; Galileo:E1B/E1C/E5c; BeiDou: B1I/B2I
Точность определения положения (PPK): горизонтальная: 10 мм +1 ppm × длина базовой линии вертикальная: 10 мм + 1 ppm × длина базовой линии
Рабочая частота: 867,75 – 872,25 МГц
Излучаемая мощность: <100 мВт
Макс. пропускная способность: 500 кбит/с
Макс. задержка в канале: 20 мс
Метод разделения режимов прием – передача: TDD
Макс. дальность действия: 5 км
Тип АКБ: литий-ионный
Напряжение: 21,6 В
Масса: 710 г
Емкость: 6700 мА·ч
Энергия: 144,7 Вт·ч
Входное напряжение: ~100 – 240 В
Входной ток: 1 А
Макс. ток заряда: 6 А
Макс. ток разряда: 120 мА
Время заряда АКБ (до уровня 95%): 75 мин
Время заряда АКБ (до уровня 100%): 105 мин
Рабочий диапазон температур: от 0 до 40 °С
Внешние габариты: 63×50×31 см
Масса (вместе с оборудованием, входящим в комплект поставки): 12,6 кг
Класс пылевлагозащиты: IP67
Наличие колес: да

Этапы поставки и внедрения

Проект ведется от уточнения технической задачи до ввода БАС
в эксплуатацию с последующим сервисным сопровождением.

1/6

Уточнение технической задачи

Определяем объект работ, требуемый результат, условия эксплуатации и требования к данным.

2/6

Подбор конфигурации

Формируем состав БАС, полезной нагрузки, программного обеспечения и наземного оборудования.

3/6

Поставка и оформление

Организуем закупку, таможенное оформление, доставку и подготовку комплекта документов.

4/6

Настройка и интеграция

Настраиваем БАС и программное обеспечение под утверждённый рабочий процесс.

5/6

Обучение специалистов

Проводим обучение операторов БАС и специалистов по обработке данных.

6/6

Техническое сопровождение

Выполняем техническое обслуживание, диагностику, ремонт и консультационную поддержку.
