Безопасность и ЧС
Для поиска людей, оценки аварийной обстановки, пожарного мониторинга и охраны

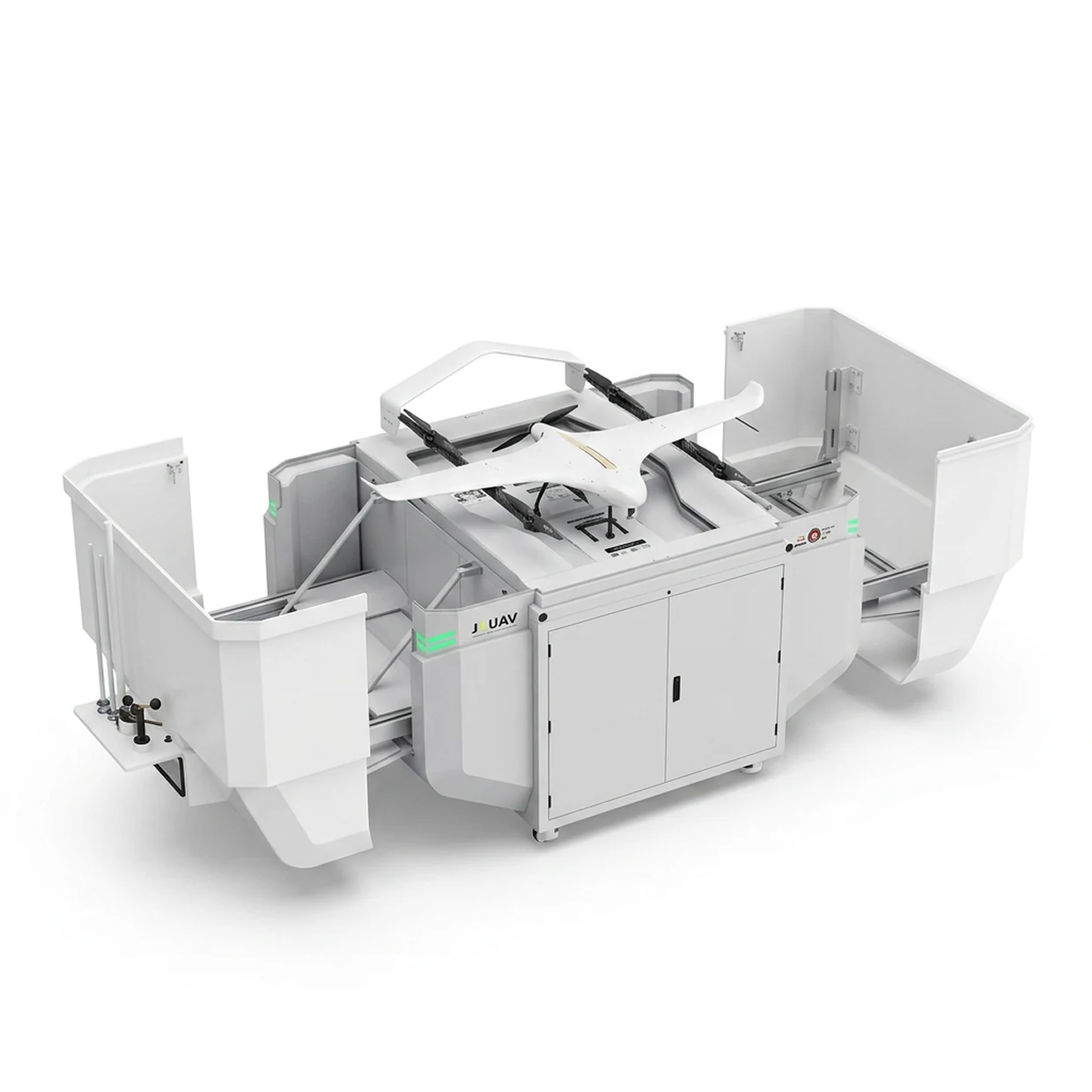

JOUAV JOS-C700 с CW-15V
Автономный комплекс с док-станцией и VTOL CW-15V

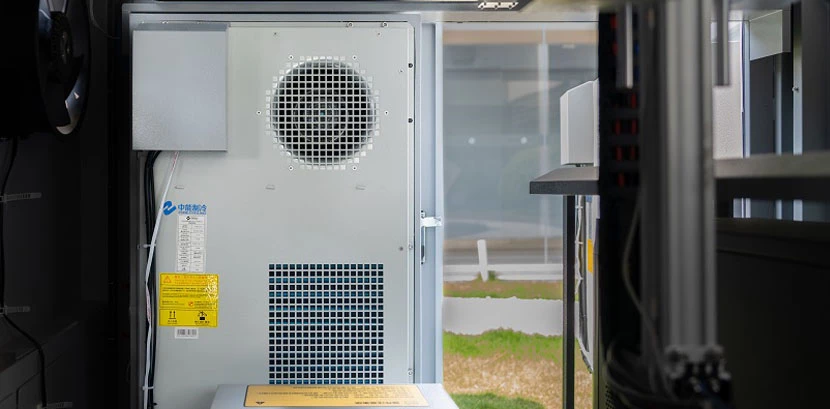

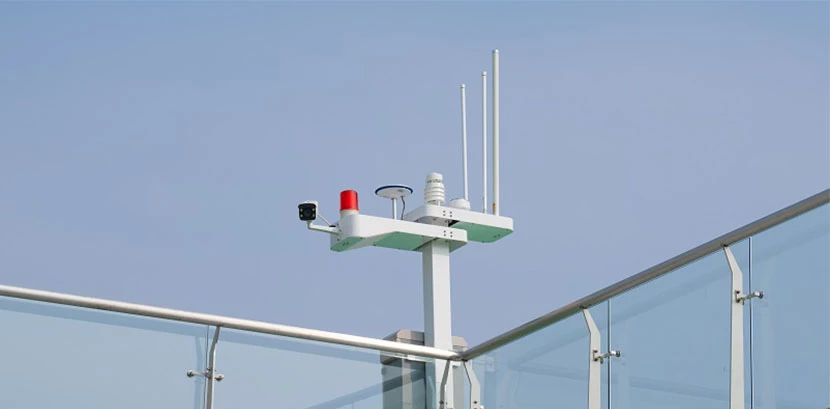

JOUAV JOS-C700 автоматизирует регулярные вылеты CW-15V: хранение, зарядку, запуск и приём аппарата, передачу данных и контроль внешней среды. Док-станция оснащена погодными датчиками, видеонаблюдением и автоматическим пожаротушением, а связь с центром может работать по гигабитной сети или оптоволокну.
- Время полёта
- до 2 ч
- Дальность
- до 47 км
О платформе
JOUAV JOS-C700 автоматизирует регулярные вылеты CW-15V: хранение, зарядку, запуск и приём аппарата, передачу данных и контроль внешней среды. Док-станция оснащена погодными датчиками, видеонаблюдением и автоматическим пожаротушением, а связь с центром может работать по гигабитной сети или оптоволокну.
Ключевые возможности

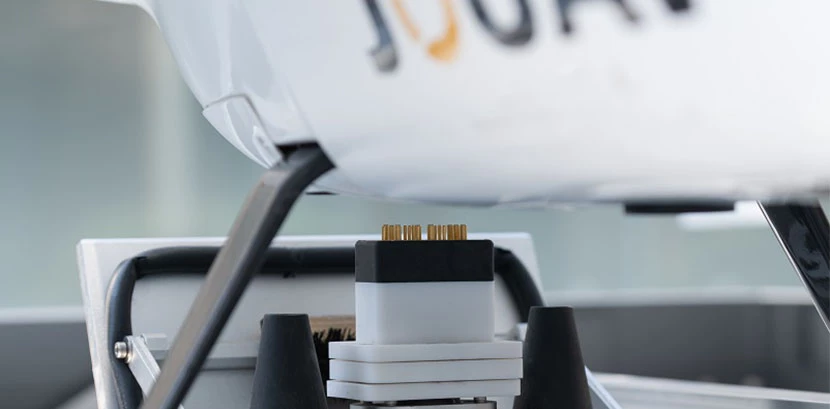

- Автоматическая зарядка 10–90% менее чем за 100 минут
- Док-станция IP55
- CW-15V летает до 120 минут
- Рабочий радиус до 47 км в пределах заявленной конфигурации
- Точная посадка RTK + визуальное наведение
Применение
- Регулярная инспекция удалённых объектов
- Мониторинг периметра
- Контроль трубопроводов, ЛЭП и транспортных коридоров
- Дистанционное реагирование на инциденты
Платформа
- Тип воздушного судна
- Автономная док-станция + VTOL
- Тип взлёта
- Вертикальный (VTOL)
Полёт
- Дальность / рабочий радиус
- 47 км
- Максимальная продолжительность
- 120 мин
- Крейсерская скорость
- 72 км/ч
- Максимальная высота над уровнем моря
- 4500 м
Масса
- Максимальная полезная нагрузка
- 3 кг
Эксплуатация
- Рабочая температура
- Док-станция −30…+50 °C
Конструкция
- Габариты
- Док закрыт 2,45×1,9×1,9 м; CW-15V: фюзеляж 1,72 м, размах 2,22 м
Док-станция
- Размер в закрытом виде
- 2,45 × 1,9 × 1,9 м
- Размер в открытом виде
- 4,5 × 1,9 × 1,2 м
- Рабочая высота
- 4500 м
- Питание
- AC 220 В, 50 Гц
- Зарядка БПЛА
- Автоматическая
- Время зарядки 10–90%
- <100 мин
- Интервал обслуживания
- Раз в полгода
- Класс защиты
- IP55
- Связь
- 1000M Ethernet, оптоволокно
- Масса
- <900 кг с ИБП на 4 часа
CW-15V
- Длина фюзеляжа
- 1,72 м
- Размах крыла
- 2,22 м
- Максимальное время полёта
- 120 мин
- Максимальная крейсерская скорость
- 72 км/ч
- Точная посадка
- RTK + визуальное наведение
- Рабочий радиус
- ≤47 (VLOS) км
