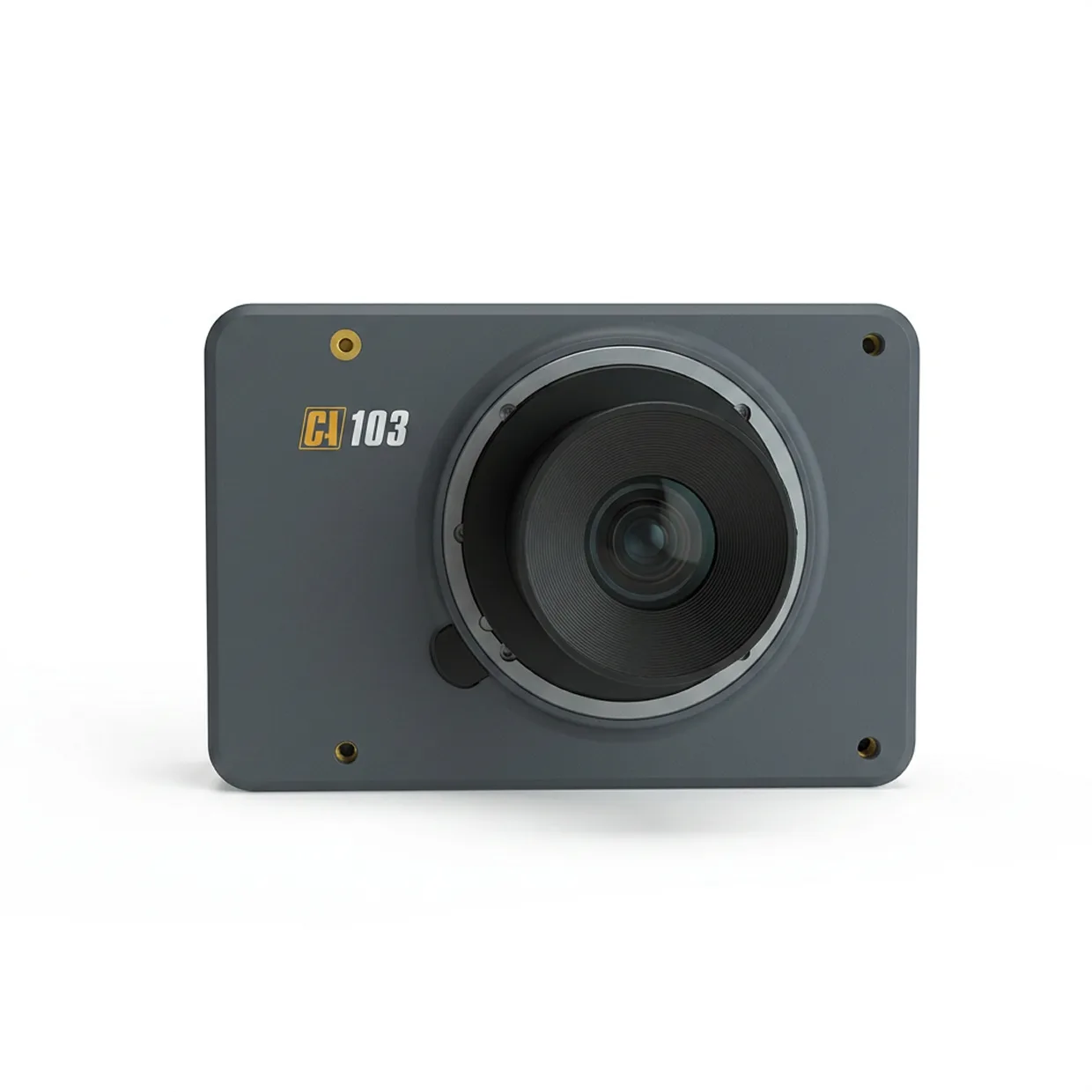

CA103, 61 Мп
Полнокадровая аэрофотокамера 61 Мп для картографии и топосъёмки

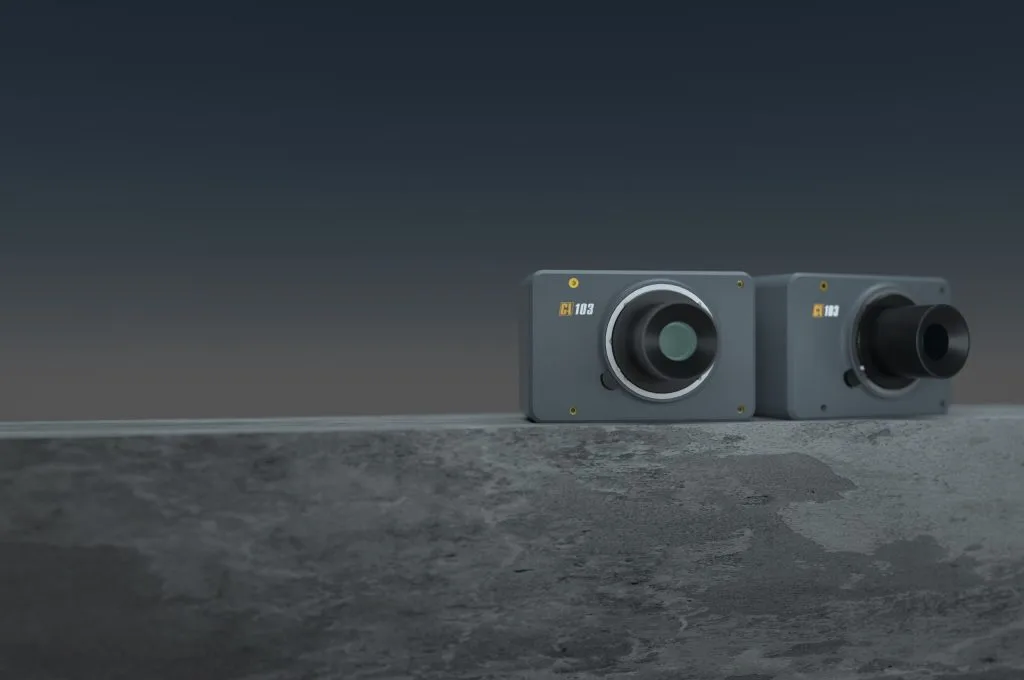

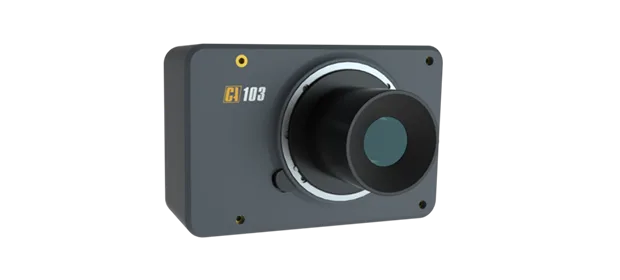

JOUAV CA-103 — аэрофотограмметрическая камера с полнокадровой матрицей Exmor R CMOS на 61 Мп и широкоугольным объективом JAL-35. Рассчитана на площадную аэрофотосъёмку с БВС JOUAV: выдаёт снимки 9504 × 6336, снимает сериями до 10 кадров в секунду и весит всего 243 г.
О камере
CA-103 создана для фотограмметрических полётов, где важны геометрическая точность и повторяемость. Сочетание широкоугольного объектива, демпфера и высококонтрастной оптики даёт корректную цветопередачу даже в сложном свете.
Ключевые возможности
- Полнокадровая матрица с обратной засветкой 61 Мп — высокое разрешение при низком уровне шума.
- Штатный диапазон ISO 100–32000 для съёмки при слабом освещении и на закрытой диафрагме.
- Изменение ориентации камеры в полёте — шире полоса захвата и меньше смаза.
- Демпфирующая плита с защитой по четырём углам.
- Увеличенный буфер: серия до 10 кадров подряд.
- Выдвижное крепление с самофиксацией — быстрый монтаж и демонтаж.
Результаты обработки

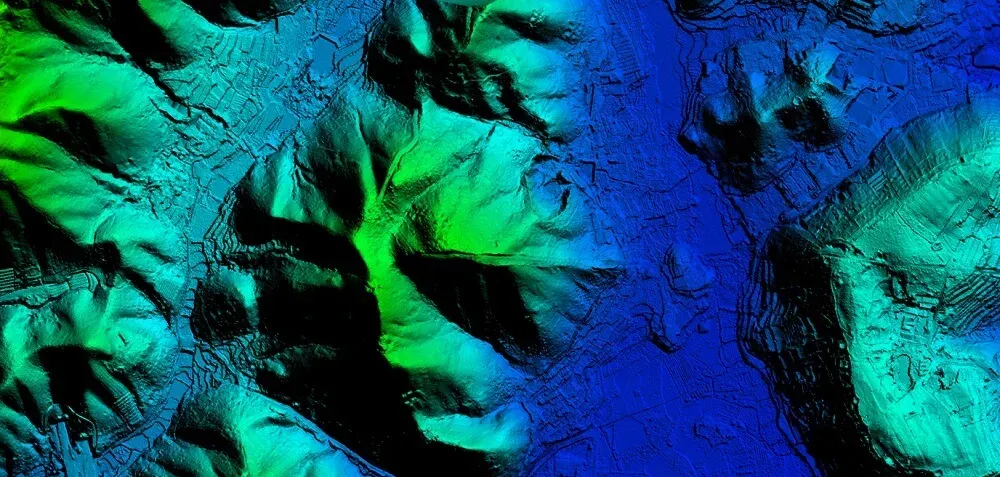

Сырые данные CA-103 обрабатываются в ортофотопланы (DOM), цифровые модели рельефа и местности (DEM, DSM), цифровые топографические планы (DLG) и трёхмерные модели.
Матрица
- Тип матрицы
- Exmor R CMOS с обратной засветкой
- Размер матрицы
- 35,7 × 23,8 мм (полный кадр)
- Эффективное разрешение
- 61,0 Мп
- Размер снимка
- 9504 × 6336 пикс
- Размер пикселя
- 3,76 мкм
Съёмка
- Диапазон ISO
- Авто: 100–12800 (штатный до 32000)
- Выдержка
- 1/8000 — 30 с
- Фокусное расстояние
- 35 мм
- Формат снимков
- JPEG (Fine)
- Серийная съёмка
- до 10 кадров/с (Hi+)
- Интервал экспозиции
- не менее 0,8 с (серия свыше 50 кадров)
Конфигурация
- Совместимость объективов
- Байонет Sony E
- Накопитель
- Снимки: TF SDHC 256 ГБ; POS: TF SDHC 16 ГБ
- Дифференциальный GPS
- Импульсная обратная связь
Физические параметры
- Масса
- 243 г
- Габариты
- 100 × 74 × 42,5 мм
- Напряжение питания
- 10–18 В
- Рабочая температура
- 0…+40 °C
