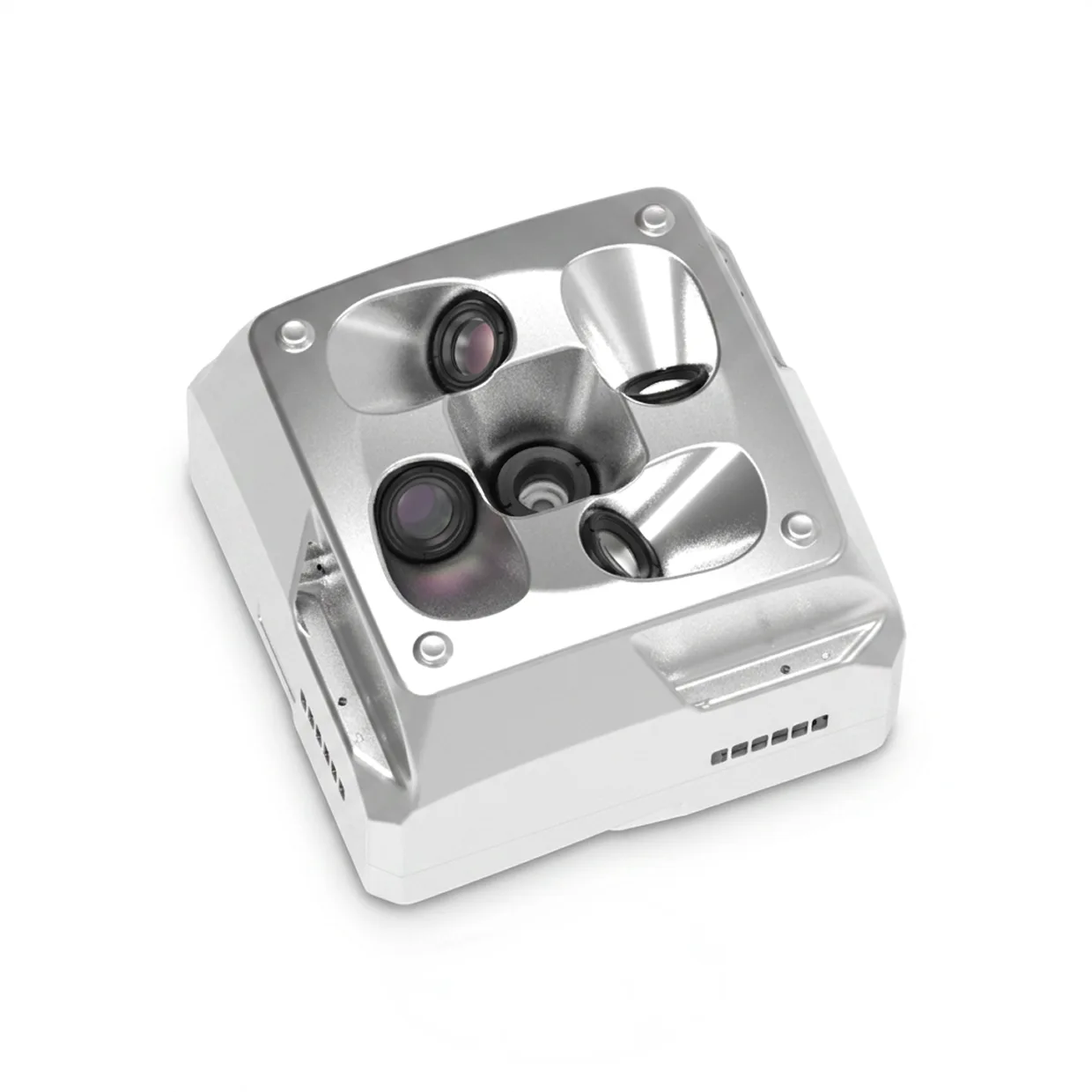

CA503R, 220 Мп
Пятиобъективная наклонная камера 220 Мп для трёхмерного моделирования
JOUAV CA503R — полнокадровая наклонная камера серии CA50XR с пятью объективами и суммарным разрешением 220 Мп. Снимает надир и четыре наклонных ракурса одновременно, выдаёт пять потоков POS-данных и работает в диапазоне от −40 до +65 °C.
О камере

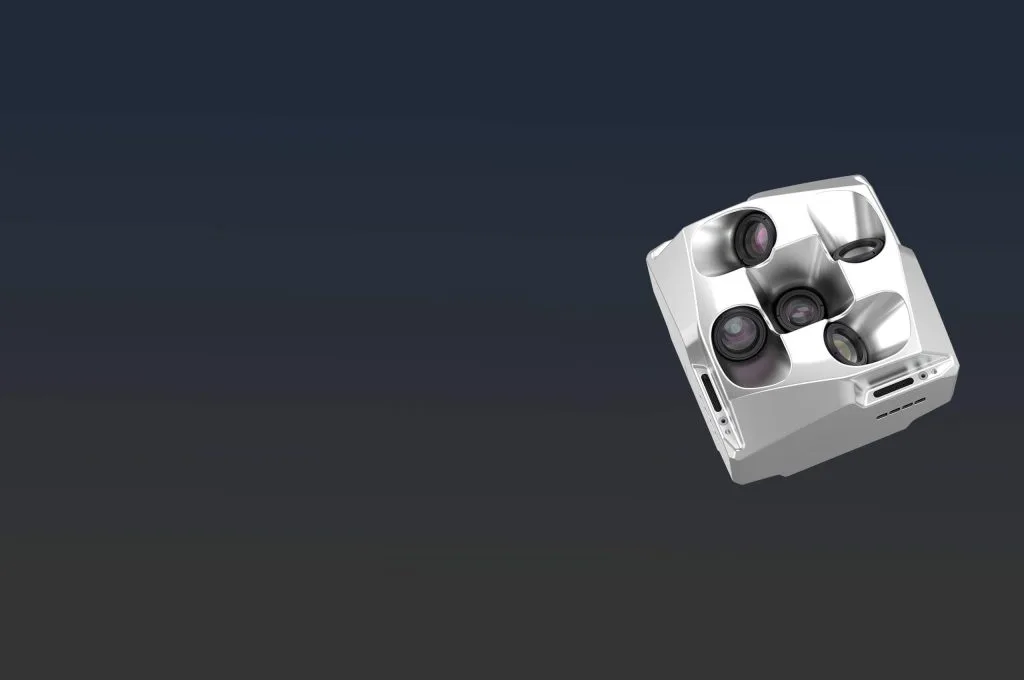

Серия CA50XR выпускается в пяти исполнениях с полукадровыми и полнокадровыми матрицами. CA503R — полнокадровая версия с матрицей 36 × 24 мм с обратной засветкой: высокая чувствительность и низкий шум при съёмке наклонных ракурсов.
Ключевые возможности
- Пять объективов, суммарно 220 Мп, кадр 8192 × 5468.
- Вертикальный объектив 40 мм, наклонные 56 мм.
- Синхронный вывод пяти наборов POS, минимальный интервал экспозиции 0,5 с.
- Модульная конструкция: корпус, блок управления и блок копирования меняются раздельно.
- Скоростная SD-карта с горячей заменой — подготовка к следующему вылету за 2 минуты.
- Модуль теплоотвода и семиканальный контроль температуры: работа от −40 до +65 °C.
- Расширяемый модуль IMU — запись координат и углов ориентации в момент экспозиции.
Оптика
- Количество объективов
- 5 шт
- Суммарное разрешение
- 220 Мп
- Размер снимка
- 8192 × 5468 пикс
- Фокусное расстояние
- вертикальный 40 мм, наклонные 56 мм
- Размер матрицы
- 36 × 24 мм (полный кадр)
Съёмка
- Интервал экспозиции
- 0,5 с
- Синхронизация экспозиции
- Внешняя бортовая POS-синхронизация, шина CAN
- Накопитель
- 640 ГБ × 2
Физические параметры
- Габариты
- 144,5 × 144,5 × 113,5 мм
- Масса
- не более 1130 г
- Рабочая температура
- −40…+65 °C
- Рабочая влажность
- до 95 % при +40 °C
