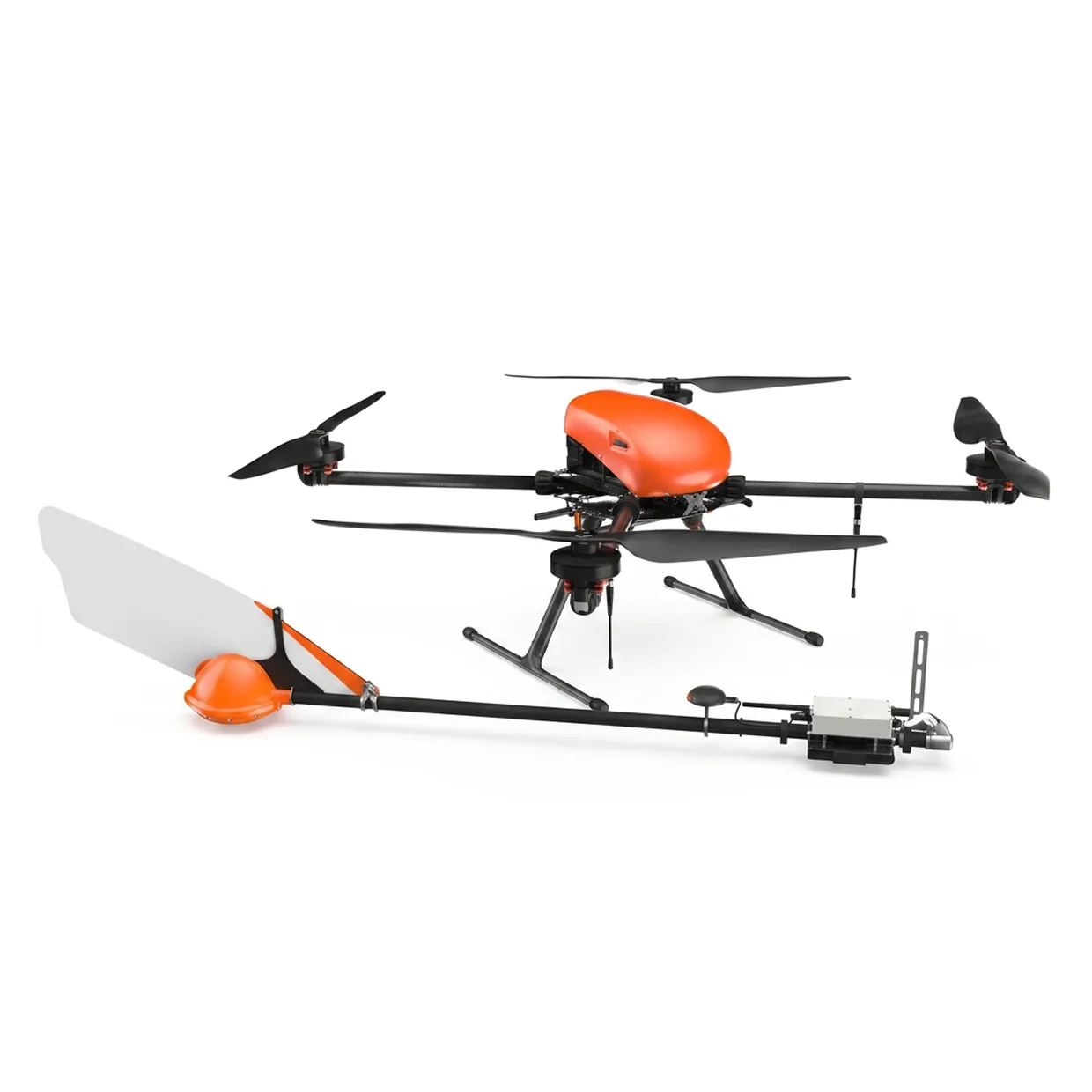

GeoShark / MG30GM
Квантовый магнитометр для аэромагнитной съёмки

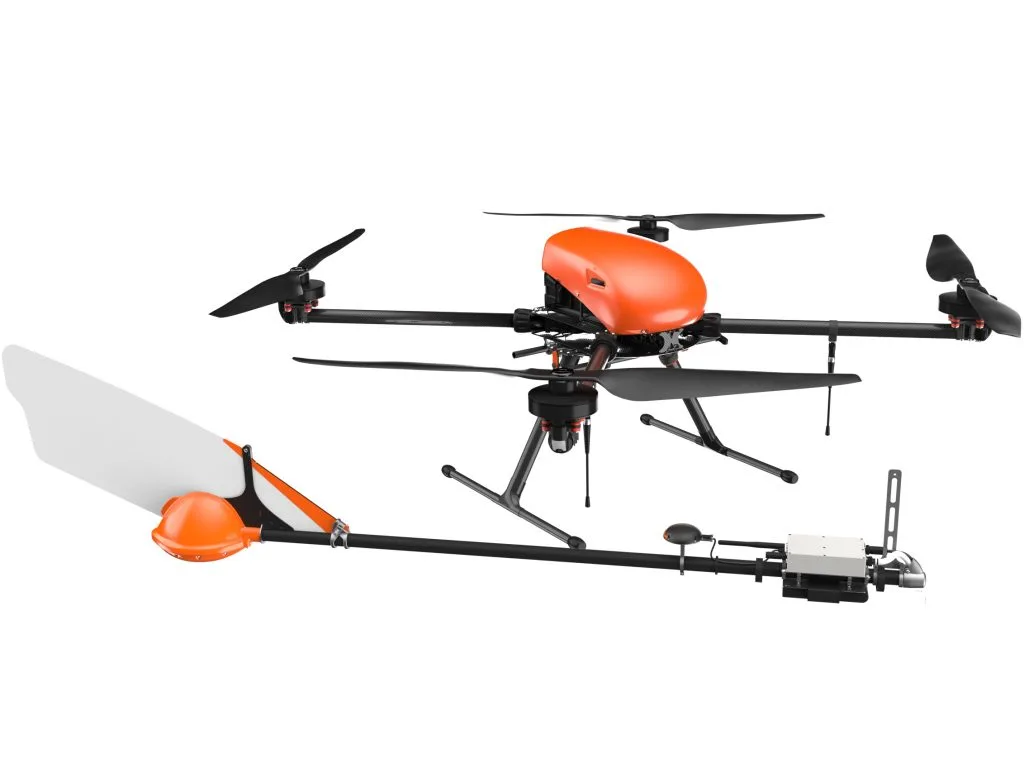

Geoscan GeoShark — квантовый магнитометр для аэромагнитной съёмки с БВС Геоскан 401. Чувствительность 1 пТл/√Гц и частота измерений 1000 Гц позволяют выявлять слабые магнитные аномалии при поиске рудных тел и геологическом картировании. Общая девиационная ошибка комплекса не превышает 0,3 нТл, а допустимые углы наклона датчика…
О магнитометре
Магнитометр подвешивается под БВС Геоскан 401 на выносе, удаляющем датчик от электромагнитных помех платформы. Данные пишутся синхронно с координатами, что позволяет строить карты магнитного поля с привязкой к местности.
Ключевые возможности
- Чувствительность 1 пТл/√Гц.
- Диапазон измерения 20 000–100 000 нТл.
- Частота измерений 1000 Гц.
- Общая девиационная ошибка менее 0,3 нТл.
- Допустимые углы наклона датчика ±45°.
- Рабочие температуры от −20 до +40 °C.
Измерение
- Чувствительность
- 1 пТл/√Гц
- Диапазон измерения
- 20 000–100 000 нТл
- Общая девиационная ошибка
- менее 0,3 нТл
- Частота измерений
- 1000 Гц
- Полоса пропускания петли обратной связи
- 30 Гц
Эксплуатация
- Диапазон допустимых углов датчика
- ±45 °
- Рабочая температура
- −20…+40 °C
Совместимость
- Носитель
- Геоскан 401 «Геофизика»
