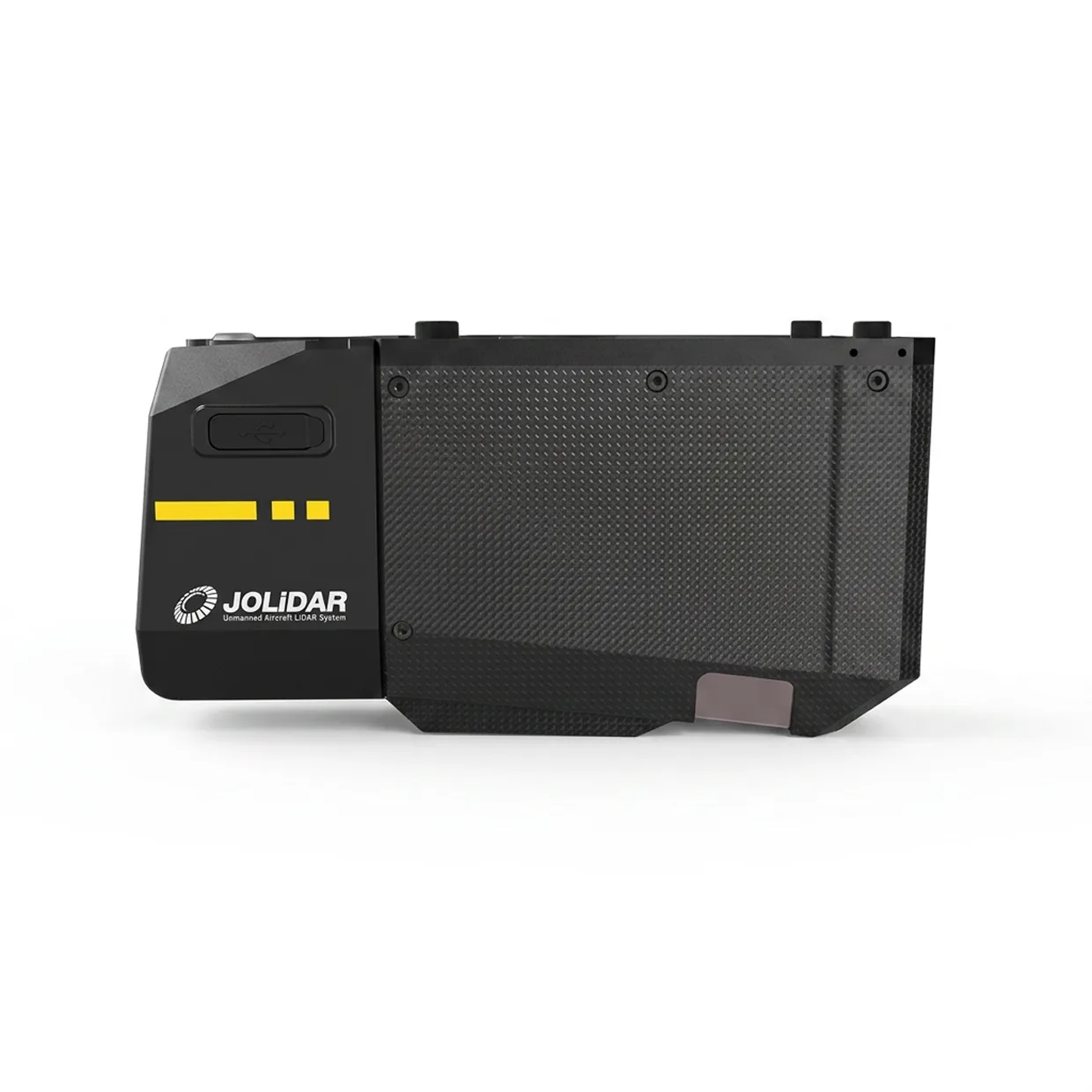

JoLiDAR-1000
Лидар среднего радиуса с дальностью 1000 м и точностью 5 см

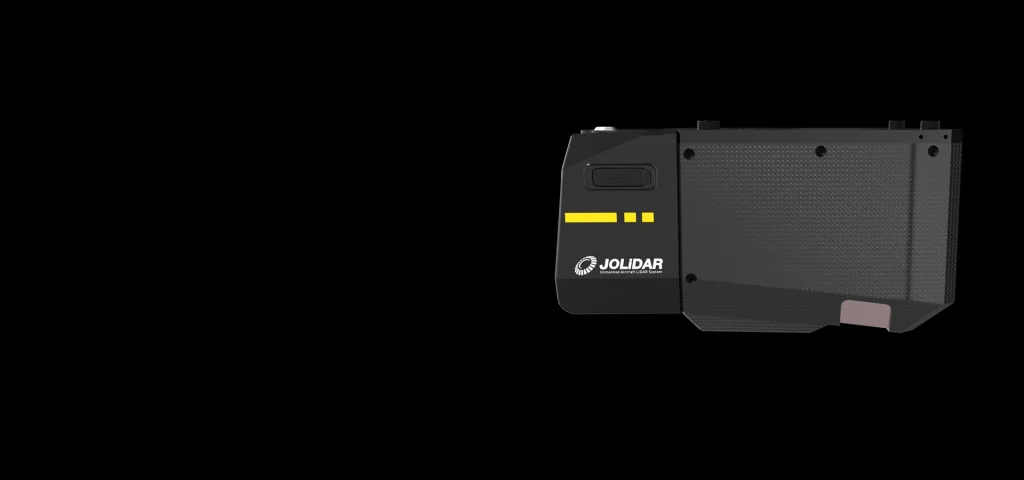

JoLiDAR-1000 — воздушный лазерный сканер для съёмки рельефа и обследования ЛЭП в сложной местности. Объединяет лазерный сканер,高точный приёмник GNSS, инерциальную систему, скоростной регистратор и камеру 26 Мп. Дальность 1000 м, абсолютная точность 5 см на 300 м, до 7 отражений на импульс.
О сканере
Сканер рассчитан на задачи, где важнее сочетание дальности и цены, чем предельные характеристики: топосъёмка, коридорные обследования, инвентаризация линий электропередачи в пересечённой местности.
Ключевые возможности
- Точность измерения 5 мм, повторяемость 10 мм, абсолютная точность 5 см на 300 м.
- Дальность обнаружения до 1000 м при отражающей способности 80 %.
- Поле зрения 100°, частота импульсов до 1500 кГц, до 300 строк в секунду.
- До 7 отражений на импульс — съёмка земли под плотной растительностью.
- Не нужны базовая станция и опорные точки.
- Камера 26 Мп (6252 × 4168) для окрашивания облака точек в естественные цвета.
Применение

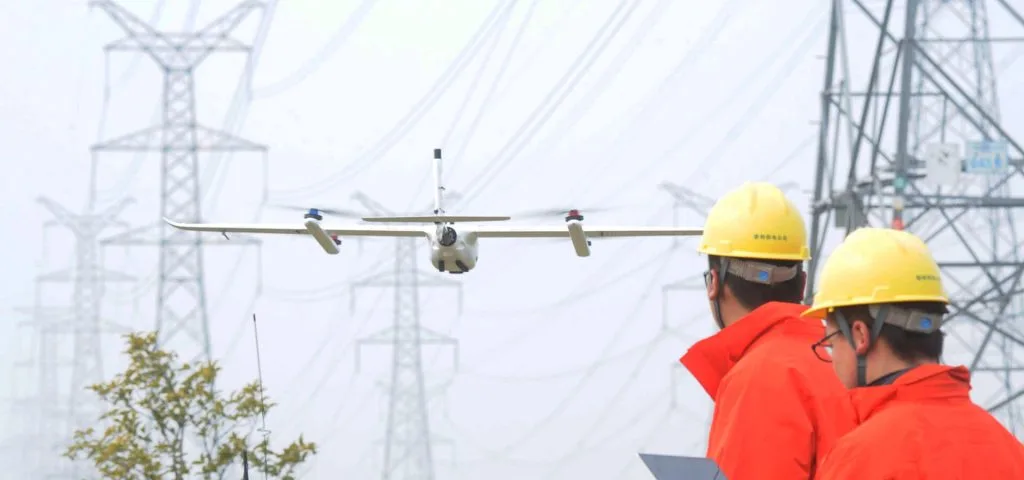

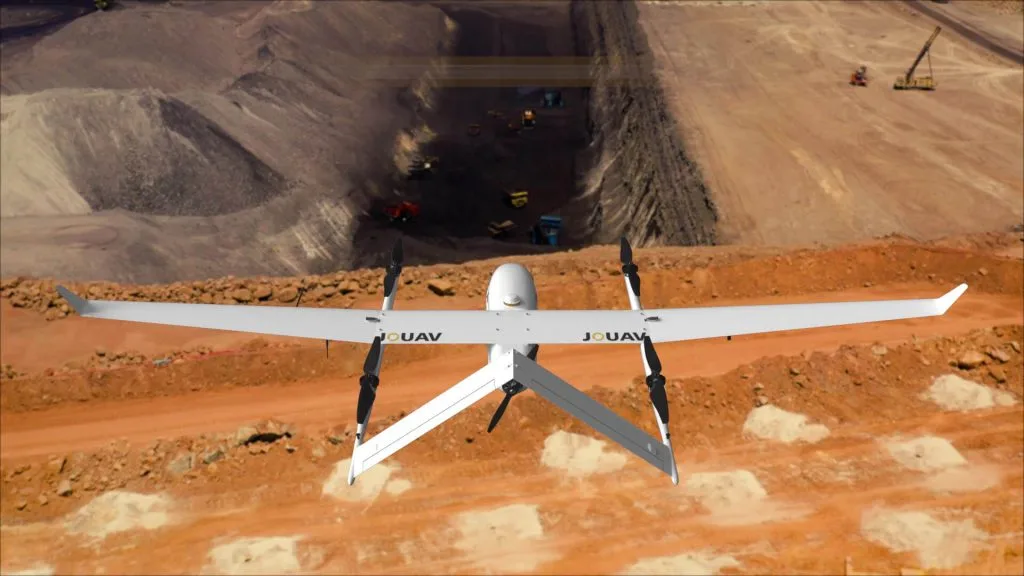

Маркшейдерия и подсчёт объёмов на карьерах, обследование ЛЭП и коридоров инфраструктуры, съёмка рельефа под растительностью, проектирование дорог.
Лазерный сканер
- Тип сканера
- Механический однолучевой
- Класс безопасности
- Class 1
- Точность измерения
- 5 мм
- Повторяемость
- 10 мм
- Дальность сканирования
- 1000 м
- Поле зрения
- 100 °
- Частота импульсов
- 100–1500 кГц
- Угловое разрешение
- 0,001 °
- Скорость строчного сканирования
- 10–300 строк/с
- Число отражений
- до 7
Инерциальная система
- Точность углов ориентации (постобработка)
- 0,005 °
- Точность курса (постобработка)
- 0,015 °
- Частота обновления данных
- до 600 Гц
- Поддержка GNSS
- GPS, ГЛОНАСС, Galileo, BeiDou
Фотокамера
- Разрешение
- 26 Мп
- Размер матрицы
- 23,5 × 15,7 мм
- Размер снимка
- 6252 × 4168 пикс
- Фокусное расстояние
- 16 мм
Система в сборе
- Абсолютная точность
- 5 см на 300 м
- Масса
- 2,1 кг
- Габариты
- 243 × 102 × 138 мм
- Энергопотребление
- менее 55 Вт
- Рабочая температура
- −20…+55 °C
