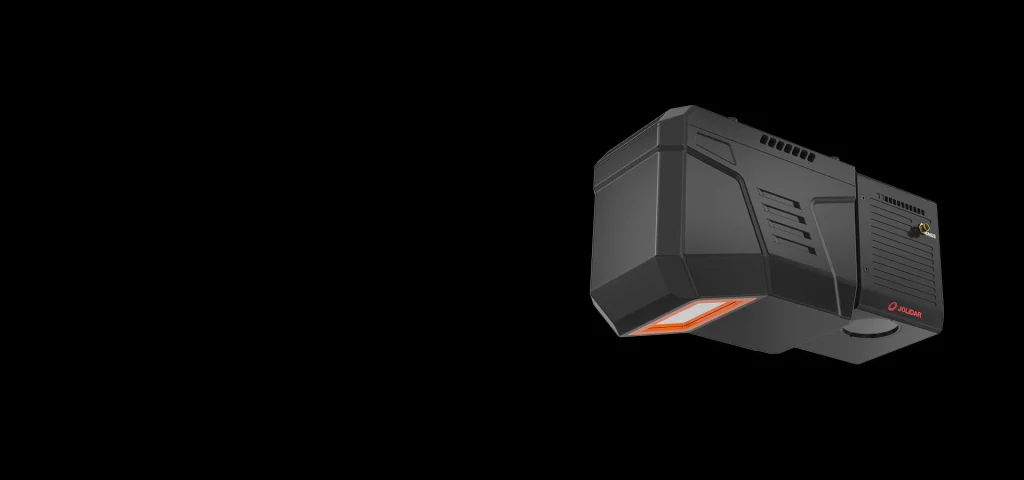

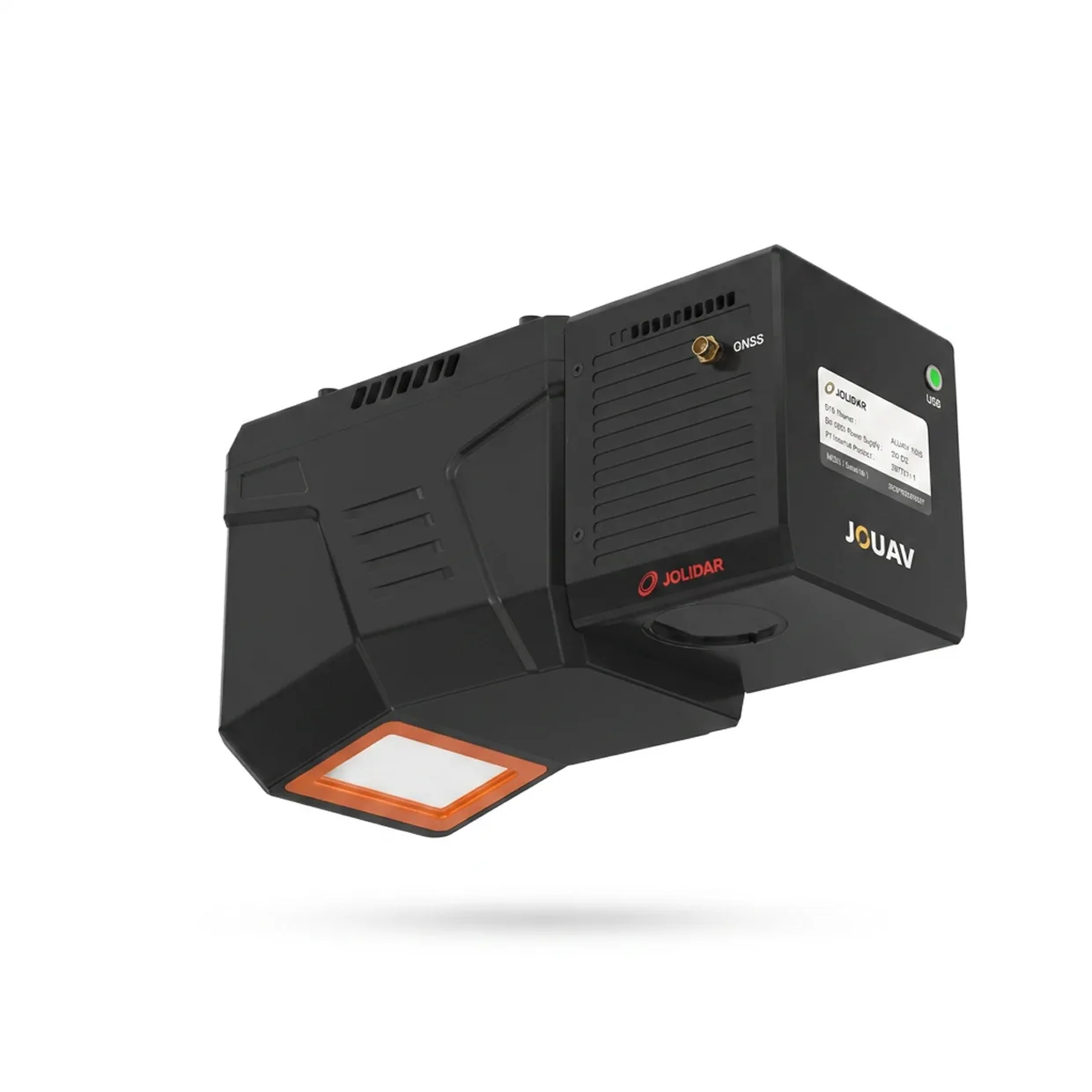

JoLiDAR-120G
Дальнобойный лидар 1800 м с трёхнаправленным сканированием
JoLiDAR-120G — производительный воздушный лидар для сложного рельефа. Дальность 1800 м, трёхнаправленное сканирование от +10° вперёд до −10° назад, до 16 отражений на импульс и частота 1800 кГц. За один вылет на CW-25 покрывает до 30 км².
О сканере
Максимальная дальность 1800 м делает сканер пригодным для крупномасштабной съёмки в горах и на пересечённой местности: не нужно делать повторные проходы над глубокими долинами. На испытаниях перепад высот в облаке точек достиг 1314,5 м, а дальность превышала 1500 м даже при относительной высоте полёта 260 м.
Ключевые возможности
- Точность измерения до 10 мм, повторяемость 5 мм.
- Дальность обнаружения 1800 м при отражающей способности 80 %.
- Поле зрения на выбор: 60° или 75°.

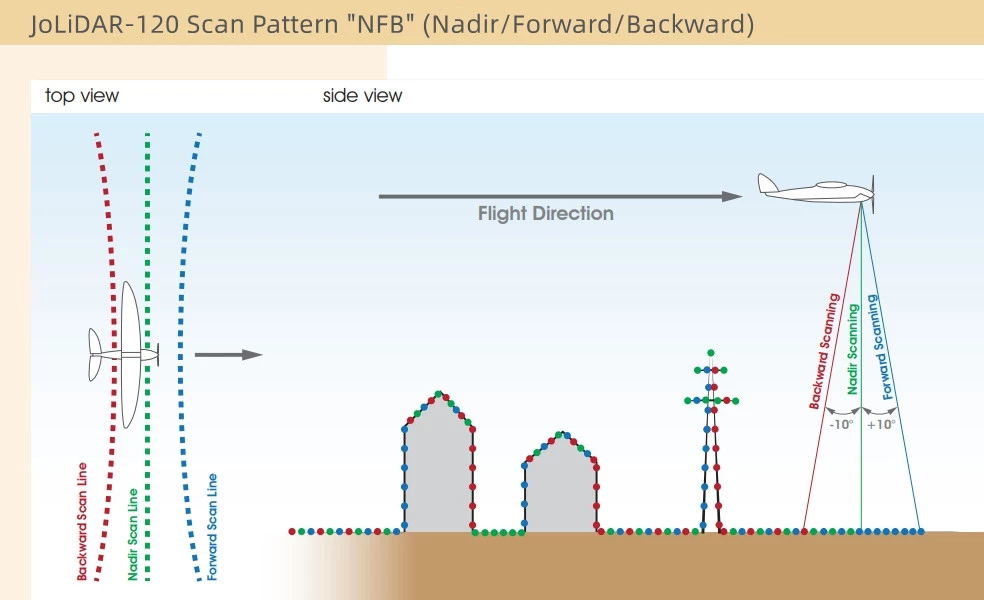

- Трёхнаправленное сканирование: +10° вперёд, надир, −10° назад.
- До 16 отражений — уверенное проникновение сквозь растительность.
- Частота импульсов 1800 кГц, до 900 строк в секунду.
- Полная интеграция с системой управления полётом и НСУ JOUAV.
Результаты обработки
Плотное облако точек классифицируется по типам объектов, из него строятся модели рельефа, профили ЛЭП и трёхмерные модели местности.
Лазерный сканер
- Тип сканера
- Механический трёхлучевой (+10°/надир/−10°)
- Класс безопасности
- Class 1
- Точность измерения
- 10 мм
- Повторяемость
- 5 мм
- Дальность сканирования
- 1800 м при отражении 80 %
- Поле зрения
- 60 / 75 °
- Частота импульсов
- 1800 кГц
- Скорость строчного сканирования
- 50–900 строк/с
- Число отражений
- до 16
Инерциальная система
- Точность углов ориентации (постобработка)
- 0,005 °
- Точность курса (постобработка)
- 0,010 °
- Частота обновления данных
- до 600 Гц
- Поддержка GNSS
- GPS L1/L2/L5, ГЛОНАСС L1/L2, BDS B1/B2/B3, Galileo E1/E5a/E5b
Фотокамера
- Разрешение
- 26 Мп
- Размер снимка
- 6252 × 4168 пикс
- Фокусное расстояние
- 16 мм
Система в сборе
- Точность
- 5 см на 300 м
- Масса
- 2,5 кг
- Габариты
- 267 × 115 × 159 мм
- Энергопотребление
- менее 55 Вт
- Рабочая температура
- −20…+55 °C
Производительность
- Покрытие за вылет
- до 30 км² на CW-25 (перекрытие 50 %, высота 300 м)
