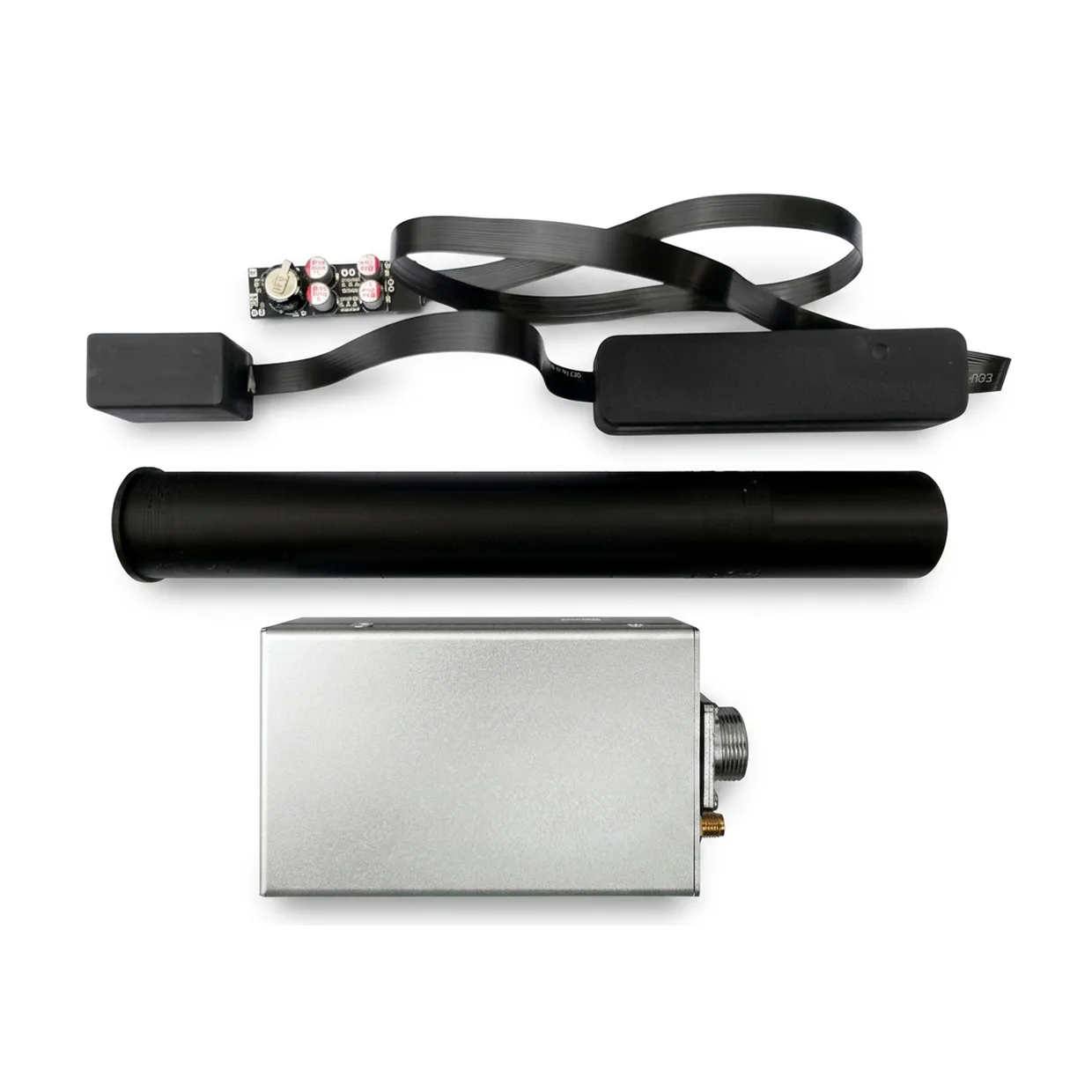

Магнитометр

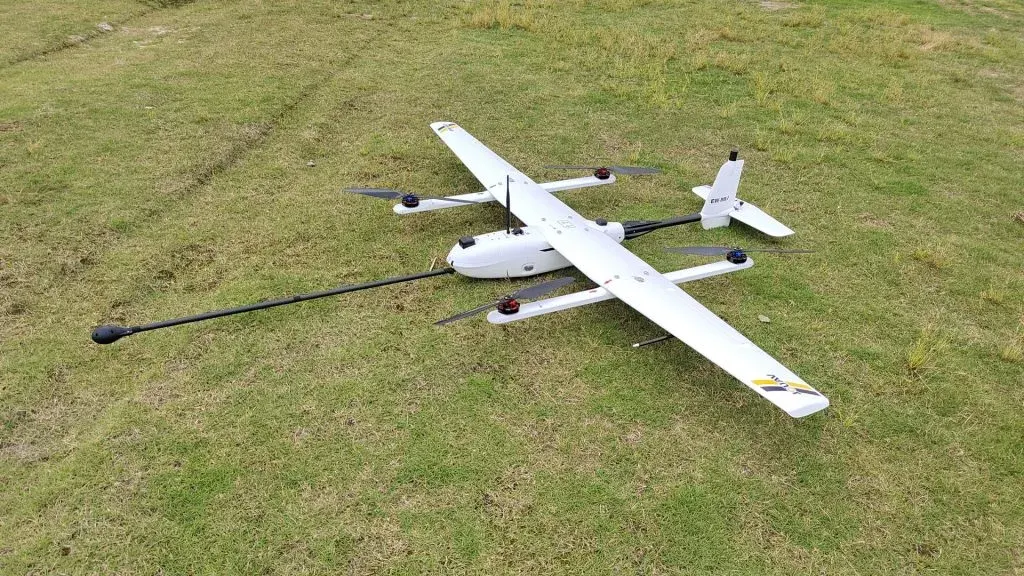

Аэромагнитный комплекс CW Series с рубидиевым магнитометром

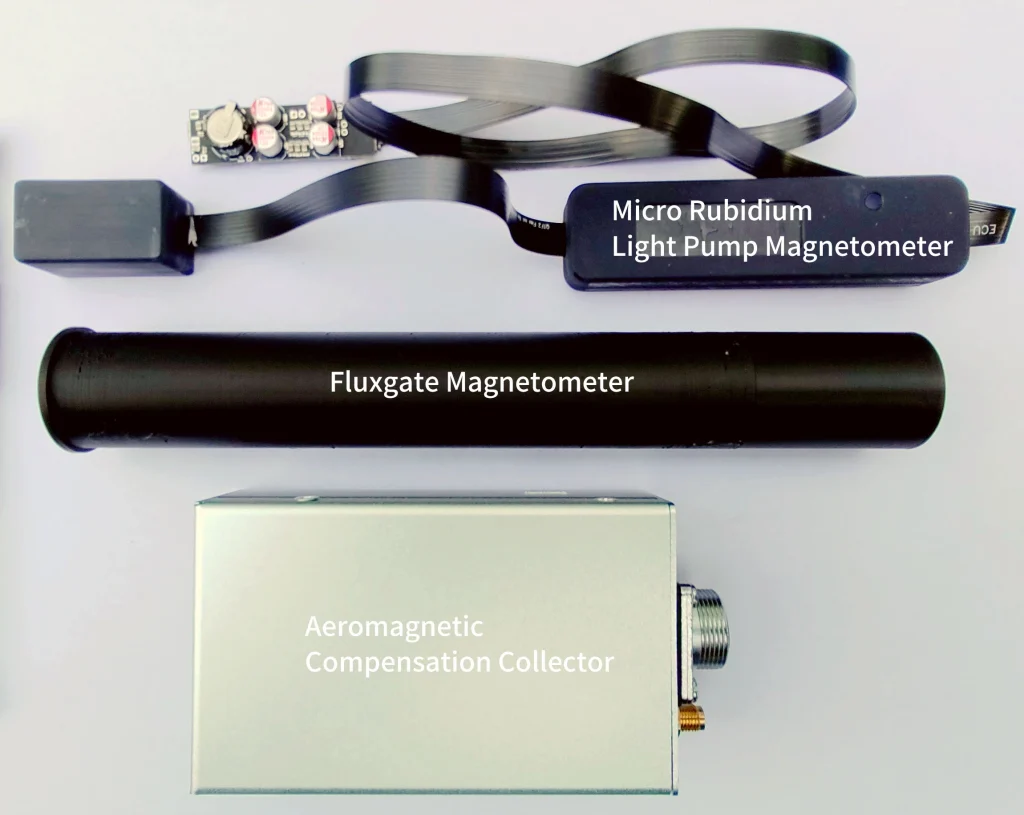

Аэромагнитная съёмочная система JOUAV серии CW построена вокруг микрорубидиевого магнитометра с оптической накачкой и разрешением 0,0001 нТл. В комплекс входят трёхосевой феррозондовый магнитометр, GPS, лазерный высотомер, девятиосевой датчик ориентации и барометрический высотомер. Полная масса не превышает 0,7 кг.
О комплексе
Система отвечает требованиям технических регламентов аэромагнитной съёмки и применяется при поисках рудных тел, геологическом картировании и изучении структуры земной коры. По сравнению с классическим аэромагнитным оборудованием комплекс легче, дешевле в эксплуатации и безопаснее в полевых условиях.
Ключевые возможности
- Микрорубидиевый магнитометр с оптической накачкой: разрешение 0,0001 нТл.
- Наземный статический уровень шума не более 0,01 нТл.
- Автоматическая компенсация магнитных помех носителя при манёврах.
- Огибание рельефа по цифровой модели высот — устойчивое качество съёмки.
- Полная масса комплекса не более 0,7 кг, потребление не более 13 Вт.
- Регистратор 24 бит с частотой дискретизации до 20 Гц и памятью 64 ГБ.
- Возможность наращивания до двух магнитометров для градиентной съёмки.
Система в сборе
- Полная масса
- не более 0,7 кг
- Динамический шум в полёте
- не более 0,08 нТл
- Общее энергопотребление
- не более 13 Вт
Магнитометр с оптической накачкой
- Тип
- Микрорубидиевый с оптической накачкой
- Разрешение
- 0,0001 нТл
- Наземный статический шум
- не более 0,01 нТл
- Диапазон измерения
- 1000–100000 нТл
- Допустимый градиент
- 100 нТл/см
- Чувствительность
- не более 0,02 нТл/√Гц (полоса 0,1–100 Гц)
- Энергопотребление
- не более 3 Вт
Феррозондовый магнитометр
- Диапазон измерения
- ±70 мкТл
- Выходное напряжение
- ±10 В
- Частотный шум
- не более 6 пТл СКЗ/√Гц
- Линейность
- не более 0,01 % от шкалы
- Ортогональность
- не более ±0,2 °
- Энергопотребление
- не более 0,45 Вт
Лазерный высотомер
- Дальность (отражение 90 %)
- до 500 м, точность 1 м
Приёмник GPS
- Точность позиционирования
- до 2 м в обычном режиме, до 2 см в режиме GNSS RTK
Регистратор
- Частота дискретизации
- 1, 2, 5, 10, 20 Гц
- Разрядность АЦП
- 24 бит
- Точность измерения ориентации
- не хуже 0,1 °
- Объём памяти
- 64 ГБ
Радиоканал
- Мощность передатчика
- 1000 мВт
