Аэропорт
Для инспекции ВПП, периметра, светосигнальных систем и прилегающей территории
MG-120E EO/IR/LR
Лёгкий трёхосевой подвес: 30-кратный зум, тепловизор и дальномер 3 км

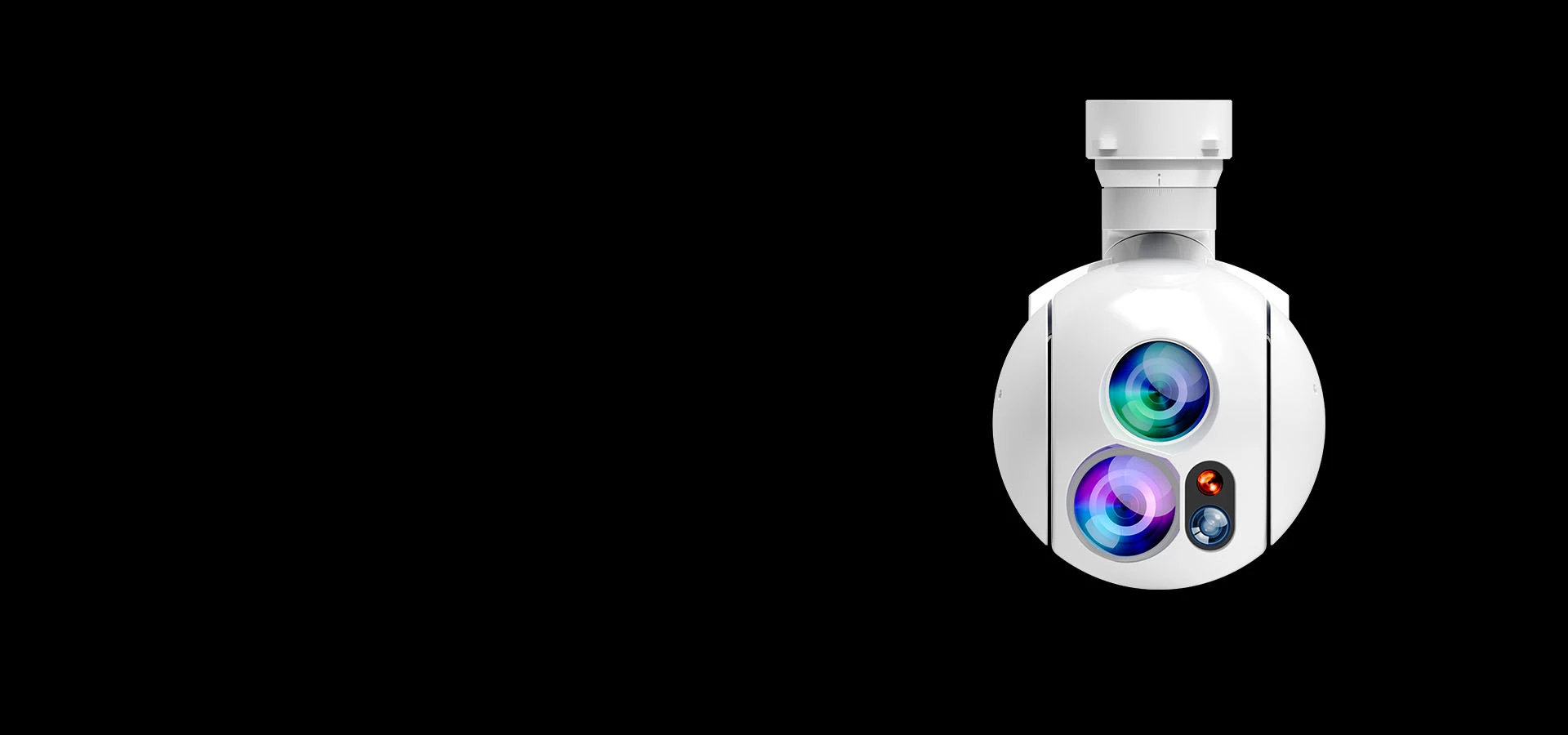

MG-120E — компактная гиростабилизированная камера JOUAV с трёхосевым подвесом. Объединяет оптический канал 1080p с 30-кратным зумом, неохлаждаемый тепловизор 640 × 512 и лазерный дальномер на 3000 м. Поддерживает ИИ-распознавание и автосопровождение целей.
О подвесе
Трёхосевая гиростабилизация по азимуту, тангажу и крену компенсирует рывки носителя и даёт устойчивую картинку на длинном фокусе. Точность стабилизации не хуже 200 мкрад.
Ключевые возможности
- 30-кратный оптический зум и сенсор 1080p — обнаружение и распознавание людей, животных, судов и техники на большой дальности.
- Неохлаждаемый тепловизор 640 × 512 для работы ночью и при плохой видимости.
- ИИ-распознавание: автоматическое обнаружение подвижных целей круглосуточно.
- Автосопровождение цели с подсказкой курса борту без наземной станции.
- Точное геопозиционирование цели с поправкой на рельеф.
- Лазерный дальномер 50–3000 м с точностью ±1 м.
Применение
Охрана периметра и объектов, поиск людей, мониторинг ЧС и оползневых участков, обследование промышленных объектов и линий электропередачи.
Гиростабилизатор
- Азимут
- N × 360 °
- Тангаж
- от −110 до +10 °
- Крен
- от −40 до +40 °
- Угловая скорость
- не менее 50 °/с
- Угловое ускорение
- не менее 90 °/с²
- Точность стабилизации
- не хуже 200 мкрад (1σ)
- Точность наведения линии визирования
- не хуже 0,5 мрад (1σ) RMS
Оптическая камера
- Разрешение
- 1920 × 1080 пикс
- Зум
- 30× оптический, 4,3–129 мм
- Поле зрения
- 2,3–63,7 °
Тепловизор
- Разрешение
- 640 × 512 пикс
- Спектральный диапазон
- 8–14 мкм
- Фокусное расстояние
- 35 мм, F1.0
- Поле зрения
- 17,4 × 14 °
- Температурная чувствительность
- NETD не более 50 мК
Лазерный дальномер
- Длина волны
- 1535 нм
- Диапазон измерения
- 50–3000 м
- Точность измерения
- ±1 м
- Частота измерений
- 1–10 Гц
Интерфейс
- Передача данных и управление
- Гигабитный сетевой порт
