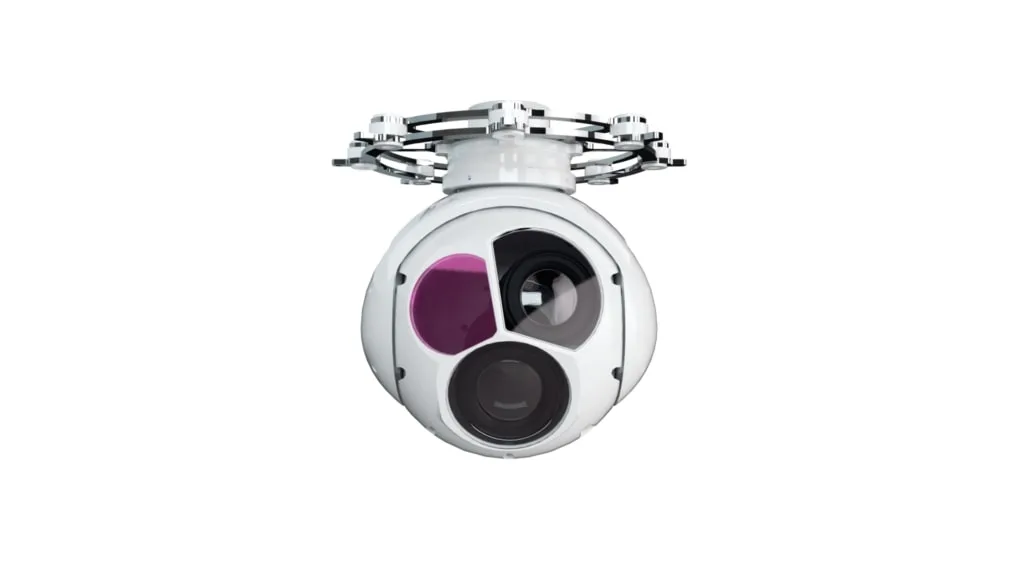

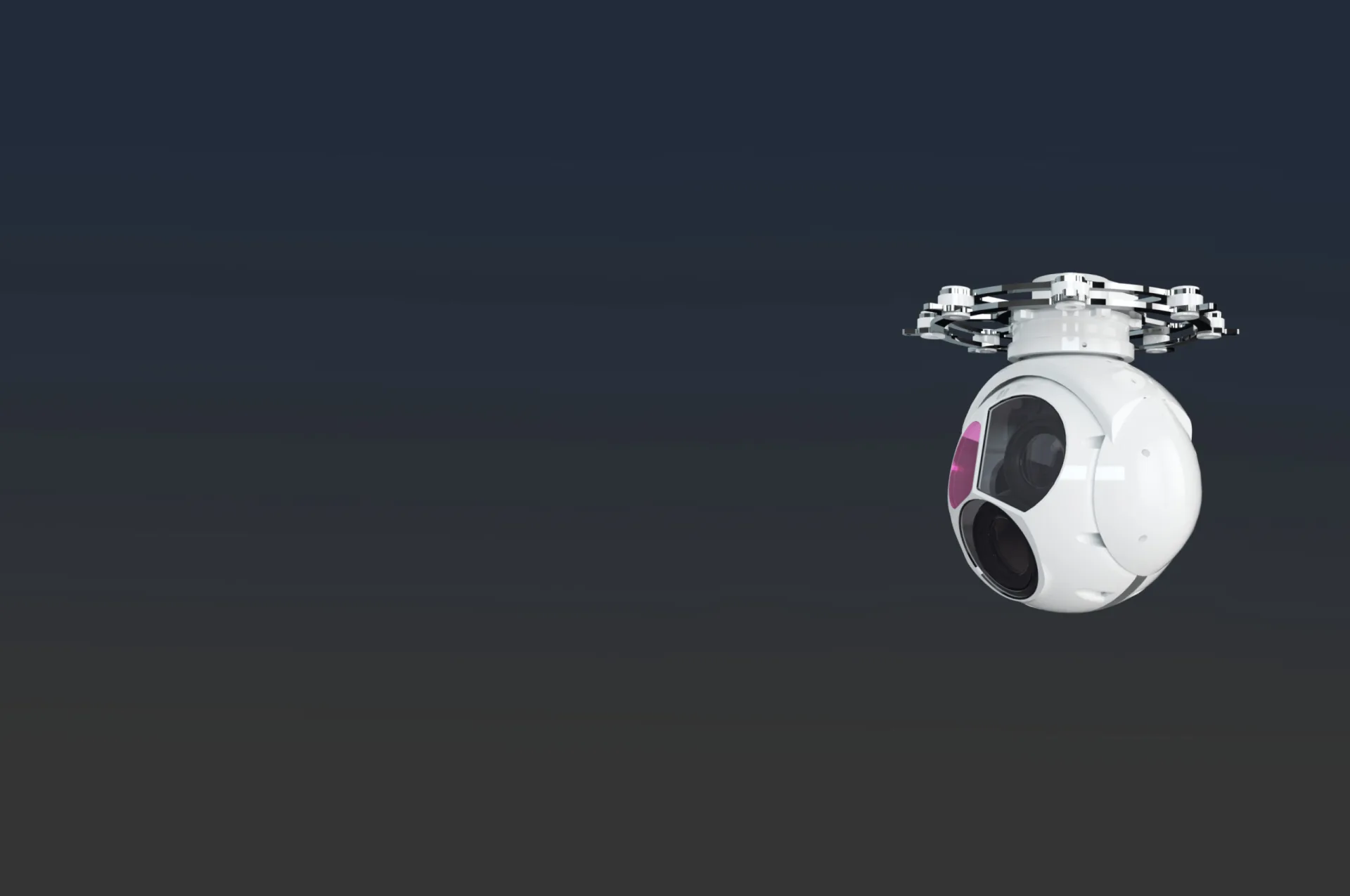

MG-150E EO/IR/LR
Двухосевой подвес высокой точности с дальномером до 5000 м
MG-150E — двухосевая гиростабилизированная камера JOUAV с оптическим каналом 1080p и 30-кратным зумом, тепловизором 640 × 512 и лазерным дальномером на 5000 м. Точность стабилизации не хуже 50 мкрад — вчетверо выше, чем у MG-120E.
О подвесе
MG-150E стабилизируется по тангажу и крену и отличается от MG-120E повышенной точностью удержания линии визирования, более длиннофокусным тепловизором и увеличенной дальностью лазерного дальномера.
Ключевые возможности
- Оптическая камера 1920 × 1080 с 30-кратным зумом.
- Тепловизор 640 × 512 с объективом 50 мм, F1.0.
- Лазерный дальномер 50–5000 м, точность ±1 м.
- Вывод координат наблюдаемого объекта и носителя поверх видео.
- Автосопровождение подвижных целей с удержанием в центре кадра.
- Загрузка и дублированное хранение сырых данных: видео, снимки, POS.
Гиростабилизатор
- Азимут
- N × 360 °
- Тангаж
- от −110 до +10 °
- Угловая скорость
- не менее 60 °/с
- Угловое ускорение
- не менее 90 °/с²
- Точность стабилизации
- не хуже 50 мкрад (1σ)
Оптическая камера
- Разрешение
- 1920 × 1080 пикс
- Зум
- 30× оптический, 4,3–129 мм
- Поле зрения по горизонтали
- 1,1–63,7 °
Тепловизор
- Разрешение
- 640 × 512 пикс
- Спектральный диапазон
- 8–14 мкм
- Фокусное расстояние
- 50 мм, F1.0
- Поле зрения
- 14,6 × 11,7 °
Лазерный дальномер
- Длина волны
- 1535 нм
- Диапазон измерения
- 50–5000 м
- Точность измерения
- ±1 м
- Частота измерений
- 1 Гц
